Máquina de solda automática para tubulação de todas posições(Tipo MCU)

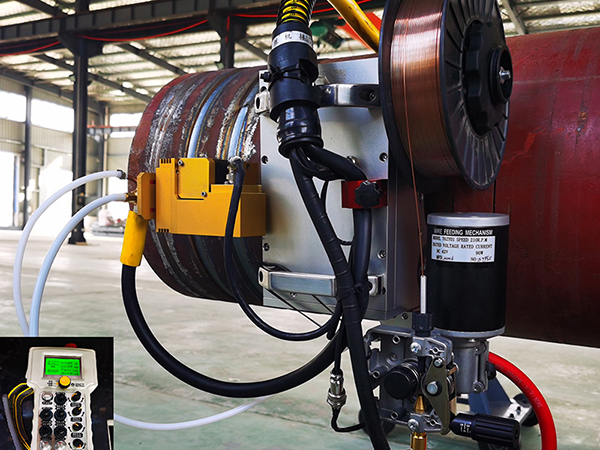

A máquina de solda automática consiste em um carrinho de solda, fonte de energia de soldagem, alimentador de fio, pistola de solda especial, cabo de solda, sistema de controle, caixa de envio PP, caixa de madeira para embalagem, etc.

• Diâmetro aplicável: ≥ DN200
• Material aplicável: Aço de carbono, aço de liga, aço de baixa temperatura, etc.
• Solda aplicável: solda tubo-tubo, solda tubo-flange, etc.
• Raio de giro Min.: 300mm（PAAWM-00Da）/ 240mm（PAAWM-00Db, 00Dc）

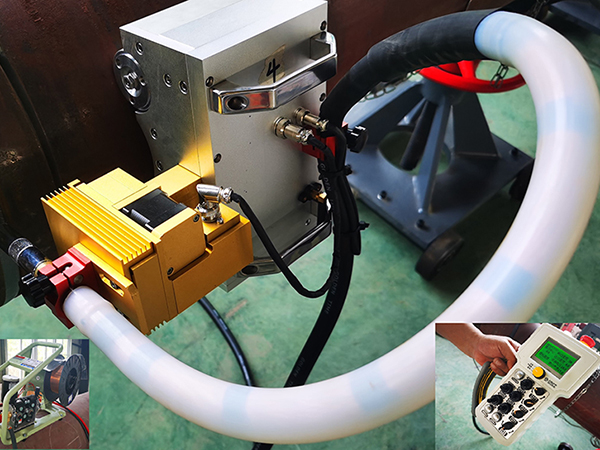

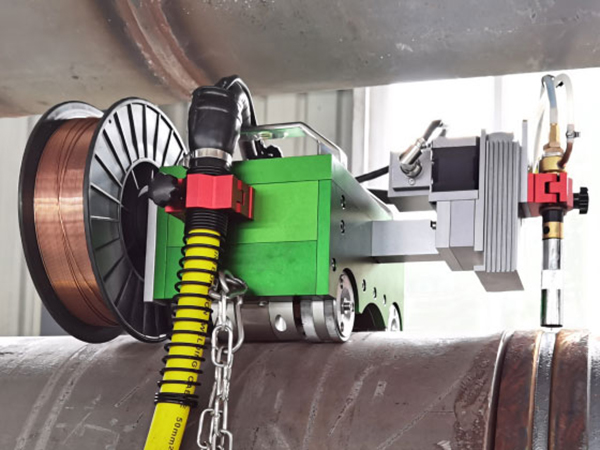

• A máquina de solda de todas as posições de tubo tipo magnética adota 4 rodas magnéticas de modo a permitir que o carrinho de solda adira firmemente à superfície do tubo. A roda magnética é acionada para girar pelo motor de passo DC e mecanismo de engrenagem sem-fim, de modo que o carrinho de solda possa rastejar na superfície do tubo.
• A máquina de solda usa motor de passo DC + trilho de guia linear + fuso de esferas para realizar o deslocamento longitudinal da pistola de soldagem, para poder desta facilitar o alinhamento da pistola de solda à solda.
• A máquina de solda tem um deslocamento longitudinal específico para realizar a oscilação longitudinal da pistola de solda de modo que a pistola de solda possa oscilar e soldar.
• A máquina de solda usa motor de passo DC + engrenagem sem-fim e mecanismo sem-fim para ajustar o ângulo da pistola de solda. O deslocamento radial da pistola de solda é realizado através do uso do motor de passo DC + engrenagem cônica + parafuso trapezoidal.

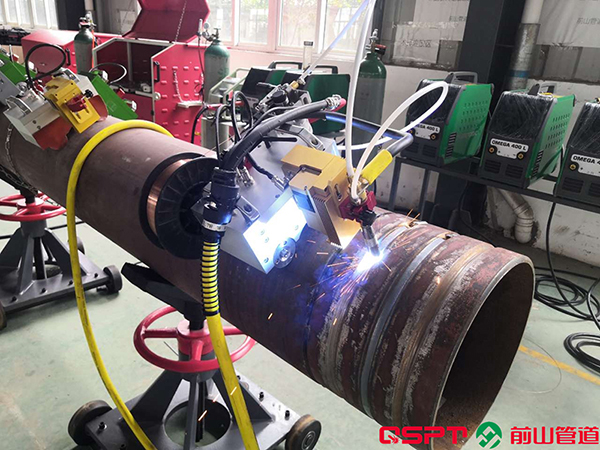

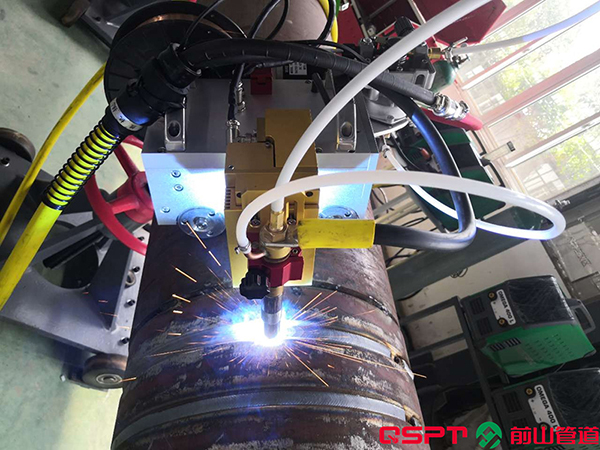

• Com gás de proteção para soldagem de arco, esta máquina pode ser usada para soldar a raiz, o enchimento e os passes de acabamento em tubos. Quando equipado com fonte de alimentação de soldagem específica (como: Kembe FastMig M420, X350, Migatronic Sigma Select 400), a soldagem de raiz pode ser realizada.
• O carrinho de solda é equipado com uma placa de circuito de controle de movimento, enquanto a fonte de alimentação de solda é projetada com uma placa de circuito de controle de soldagem. Os parâmetros de soldagem editados no computador podem ser transferidos de um disco U para a placa de circuito de controle de movimento, realizando desta forma o controle de movimento de soldagem e o ajuste dos parâmetros de soldagem por meio de um controle remoto sem fio.
