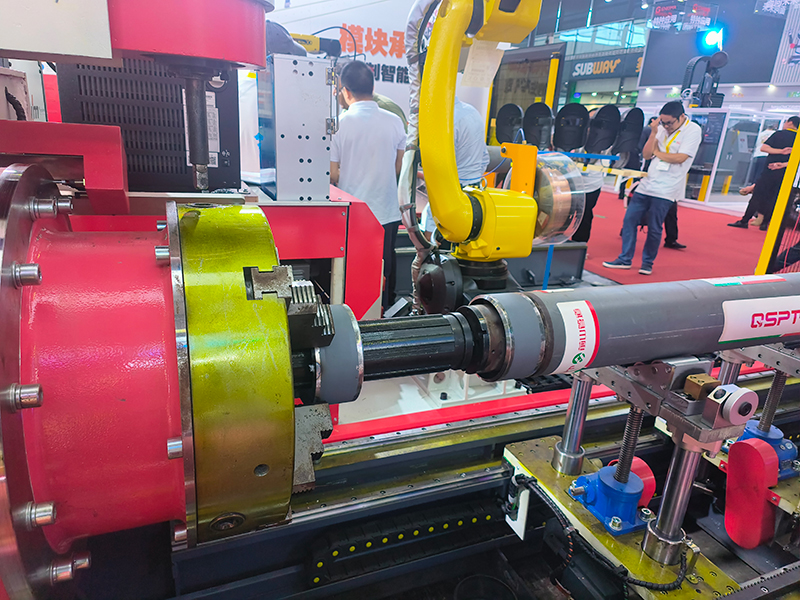

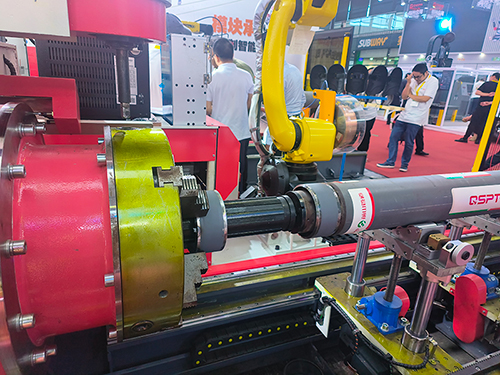

Sistema de montagem e soldagem de tubos para pré-fabricação de carretel de tubos
Equipamento de fabricação de tubos para alinhamento, montagem e soldagem de segmentos de tubos, flanges e conexões
O sistema inteligente de montagem e soldagem de tubos para pré-fabricação de carretéis de tubos foi projetado para agilizar as operações de montagem e soldagem no processo de fabricação de dutos. Sua principal função é alinhar precisamente as extremidades ou vários componentes de dutos, permitindo uma soldagem automatizada que garante conexões de dutos com precisão e eficiência excepcionais. Esse sistema avançado de soldagem é compatível com uma variedade de materiais, incluindo aço carbono, aço inoxidável e aço de liga.
O sistema é amplamente utilizado em vários setores industriais, como petróleo, química e gás natural. Constitui uma ferramenta inestimável para a construção e manutenção de dutos modernos.
O sistema de montagem e soldagem de tubos consiste em:

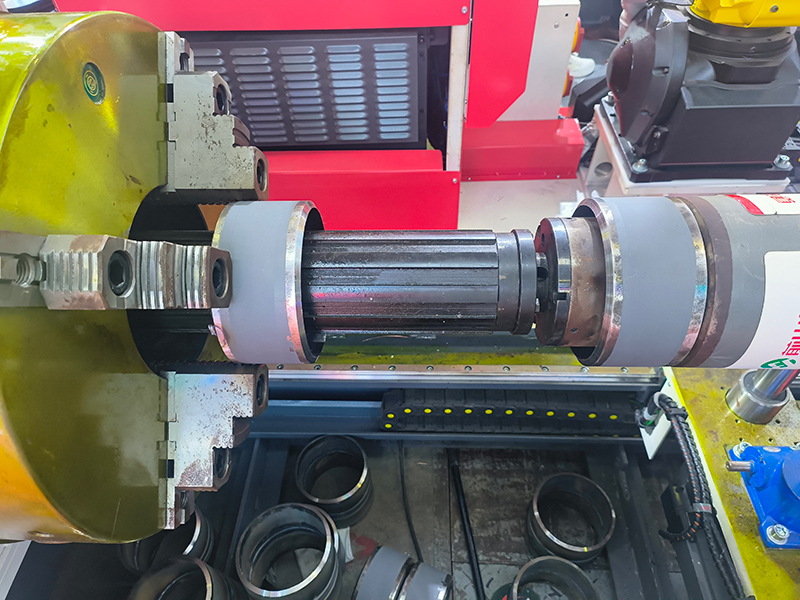

- Sistema de acionamento do posicionador (mandril modular especialmente projetado, pode ser equipado com sistemas duplos)
- Fonte de alimentação de soldagem Megmeet
- Sistema de carrinho de suporte centralizado
- Sistema de entrega e recuperação de fluxo
- Sistema de carrinho de trilho de soldagem
- Sistema de controle PLC de soldagem
- Robô de soldagem FANUC
- Sistema de controle de robô visual
- Sistema de visão a laser binocular
- Base tipo caixa de estrutura de aço
Linha de produção inteligente de pré-fabricação de tubos do tipo modulo
Carretel de tubo aplicávelCarretel de tubo unidimensional com conexões em um ou ambos os lados (suportado por transportador modular)
Processo aplicávelElevação inteligente do manipulador de treliça, fixação de mandril modular especial, visão + enchimento SAW inteligente de robô, solda de arco submerso (SAW)
Faixa aplicávelDN50-300 (diâmetro) × 3-20 mm (espessura da parede)
