Sistema de soldagem de encaixe de tubos e passe de raiz para pré-fabricação de carretel de tubos
Equipamento de fabricação de tubos para alinhamento, encaixe e soldagem de segmentos de tubos, flanges e conexões
O sistema de encaixe de tubos e soldagem de passagem de raiz é crucial para a pré-fabricação e instalação de tubos. Por meio de sensores avançados e tecnologia de visão a laser, o sistema fornece monitoramento em tempo real do diâmetro, da espessura da parede e do comprimento do tubo. Isso garante um encaixe preciso, resultando em um desempenho de soldagem superior e uma tolerância mínima.
O sistema de soldagem de encaixe de tubo e passe de raiz consiste em:
- Sistema de acionamento de fixação da estrutura da cabeça

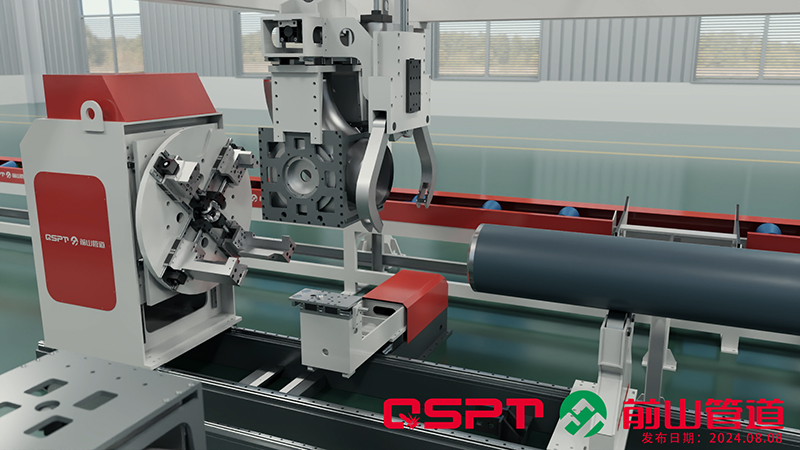

- Sistema de tensionamento e centralização do mandril (mandril de usinagem)

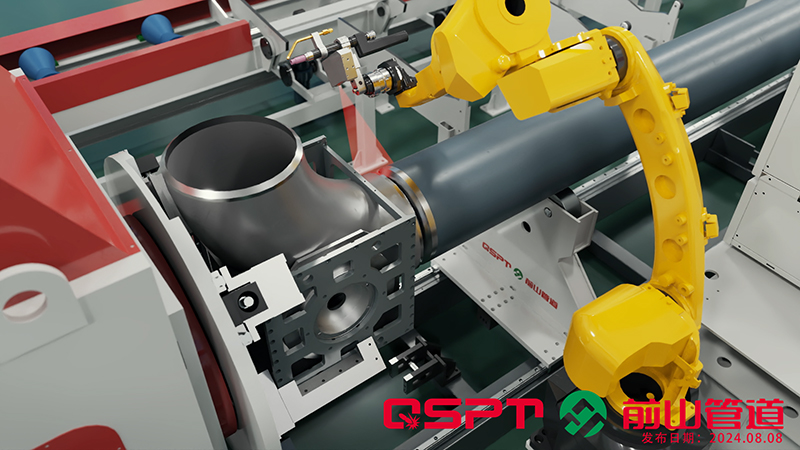

- Sistema de visão a laser binocular
- Fonte de alimentação TIG de fio quente EWM
- Sistema de substituição automática de eletrodo de tungstênio
- Sistema de carrinho de suporte da peça de trabalho
- Sistema de controle PLC
- Sistema de acionamento de fixação do cabeçote móvel
- Sistema de controle de robô visual
- Sistema de carrinho de trilho de soldagem
- Base tipo caixa de estrutura de aço
- Robô de soldagem Fanuc

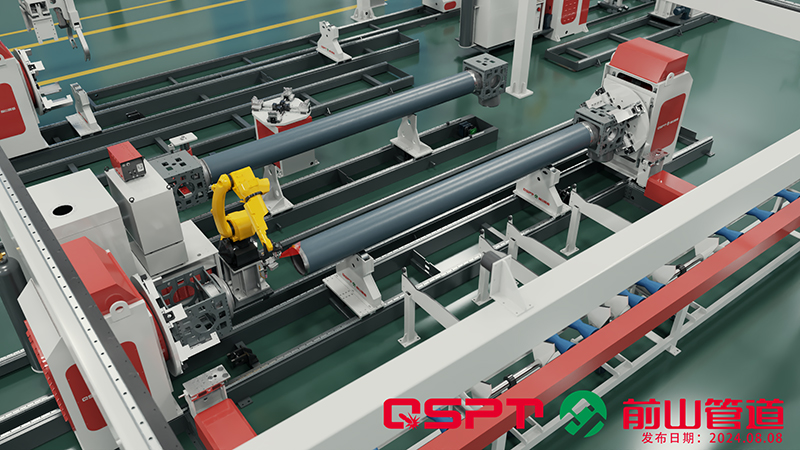

Linha de produção pré-fabricada de tubos inteligentes do tipo porta-paletes
Carretel de tubo aplicávelCarretel de tubo unidimensional com conexões de tubo em um ou ambos os lados (cotovelos com módulo especial)
Processo aplicávelManipulador de treliça, elevação inteligente, fixação de mandril de usinagem, emparelhamento inteligente de visão + robô, soldagem a ponto TIG inteligente, assentamento TIG inteligente
Faixa aplicávelDN50-300 (diâmetro) × 3-20 mm (espessura da parede)
- Alta precisão e estabilidade.O sistema possui um mecanismo de fixação centralizadora e uma estrutura de rolos que permite a centralização, a fixação e o transporte precisos dos carretéis de tubos. Isso garante estabilidade e precisão durante o processo de montagem.
- Alta eficiência. Uma fonte de alimentação de soldagem eficiente e uma tocha estão incluídas, suportando os métodos de soldagem TIG, MIG, SAW e outros, para acomodar vários materiais e especificações de tubos.
- Alta qualidade. As tecnologias de alimentação automática de arame e rastreamento de solda garantem a continuidade e a estabilidade do processo de soldagem, resultando em melhor qualidade da solda.
