Máquina de solda de tubo automática de multi funções (TIG+MIG+SAW, tipo cantilever)

Modelo: CPAWM-16Ba/24Ba/32Ba/48Ba

• Diâmetro do tubo: DN400/DN600/DN800/DN1200
• Espessura da parede de tubo aplicável: 3-60mm
• Modo de regulação de velocidade: controlo de velocidade variável VF
• Modo de ajuste: Ajuste manual através de um regulador de forma transversal
• Sistema de controlo: Um produto da nossa tecnologia de patente, controlo PLC com ecrá táctil.
• Procedimento de soldagem: TIG+MIG+SAW para bobina automática de passagem pela raiz, preenchimento e soldagem final na mesma estação.
• Potência de soldagem: com fonte de potência de soldagem Lincoln (ou de acordo com as demandas dos clientes)

Aplicações
A máquina de solda de tubo automática de multifunções tem uma ampla gama de aplicações. Ela é usada para solda cosmética de tubos e acessórios de tubos com diâmetro DN não inferior a 150mm, em várias indústrias. Para ser mais específico, ela suporta a solda de tubo e acessórios feitos de aço de arbono, aço de liga, aço inox e aço criogénco e suporta trabalhos de solda de tubo-tubo, tubo-cotovelo, tubo-flange, flange-flange e flange-cotovelo.

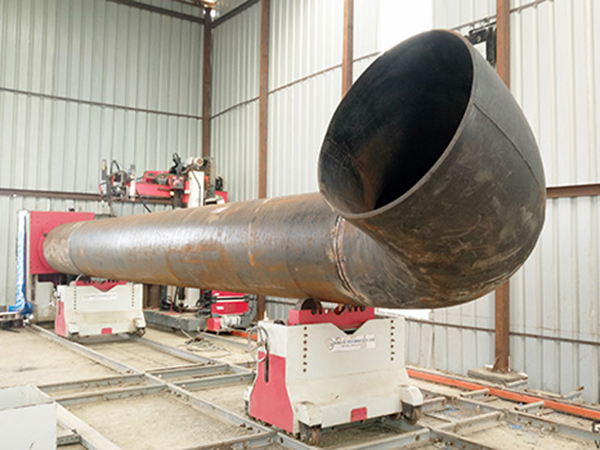

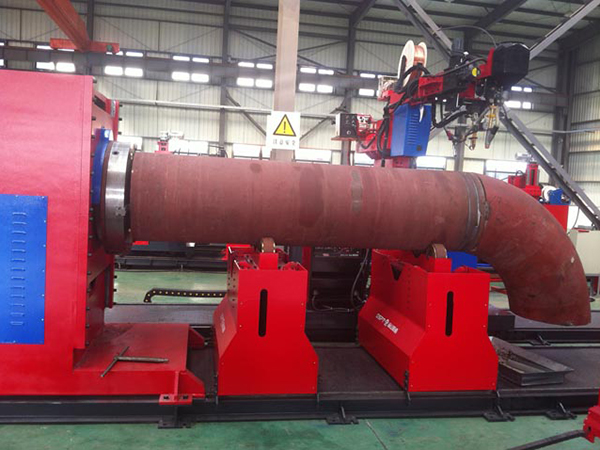

• Sistema de condução: posicionador para solda e tubo é usado para condução, e o tubo é fixado por 2, 3, ou 4 buchas de mandíbulas

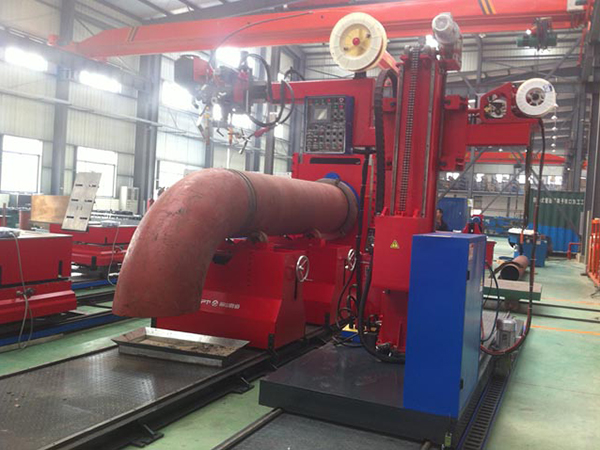

• A máquina de solda de tubo automática é concebida com sistema trole no qual o sistema de solda é fixado. Assim, o sistema de solda pode ser movido ao longo do suporte para realizar a solda em diferentes posições de peças de trabalho.
• Sistema de suporte: o seu trole é separado do equipamento de sodagem, e pode ser ajustaado juntamente com o suporte de acordo com o comprimento da tubulação.
• A máquina não requer sistema de contrapeso.

• The automatic pipe welding machine can be used in a production line, and it offers very high welding capacity up to 250-400inch/day, which is 4 times higher than manual welding.
• A máquina de solda de tubo automática pode ser usada na linha de produção, e fornece uma capacidade de solda muito alta acima de 250-400 polegadas/dia, que é quatro vezes mais do que a soldagem manual.
• É simples de operar. Um novo utilizador pode aprender a utilizar a máquina durante um curto período de tempo.

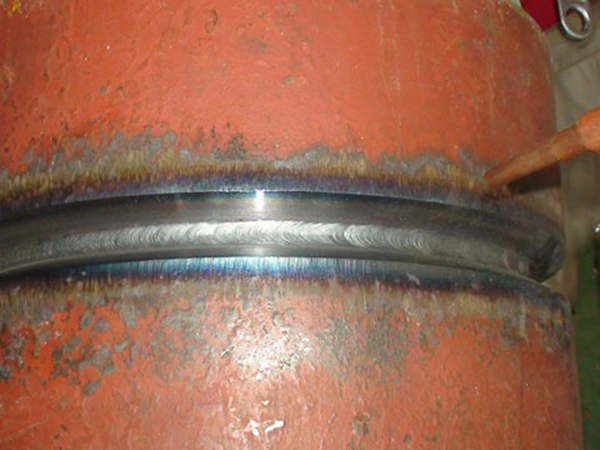

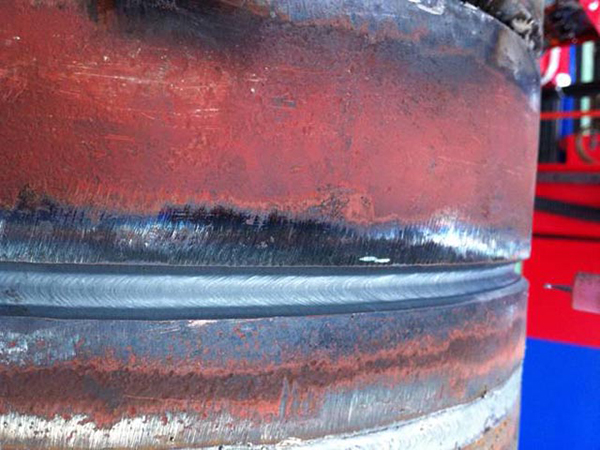

• O equipamento para solda de tubo fornece uma superfície de solda com qualidade fina, com a sua pistola de solda colocada na posição ideal.
• A taxa de qualificação de solda é de até 98%. Falando de uma forma geral, o trabalho de solda realizado por um operador habilitado não requer que o trabalho seja feito de novo.
• O equipamento de soldagem de tubo fornece um sistema de condução confiável. Ele tem um sistema de fixação mecânica para a mudança de posição e fixação de tubos.

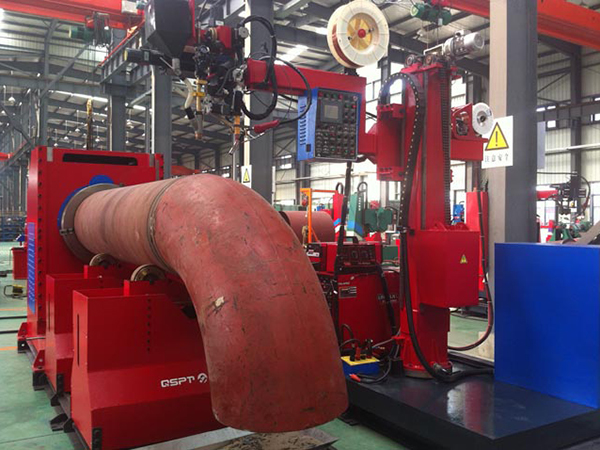

• Modelo clássico; adequado para solda de segmentos de “encaixe + encaixe de tubulação” e tubo com solda de múltiplas passagens; capaz de fazer soldagem multi-passo continuamente; Equipado com: um posicionador de soldagem de tipo fixo com mandril; dois carrinhos móveis com rodas de suporte; um carrinho de soldagem cantiléver itinerante; configuração padrão: fonte de alimentação de soldagem multifuncional Lincoln Flextech500; Soldagem de raiz TIG/MIG com tecnologia de solda raiz QSPT; Soldagem de tampas TIG/MIG/SAW; gabinete de controle de soldagem aerodinâmico + caixa de controle de liga de alumínio.
