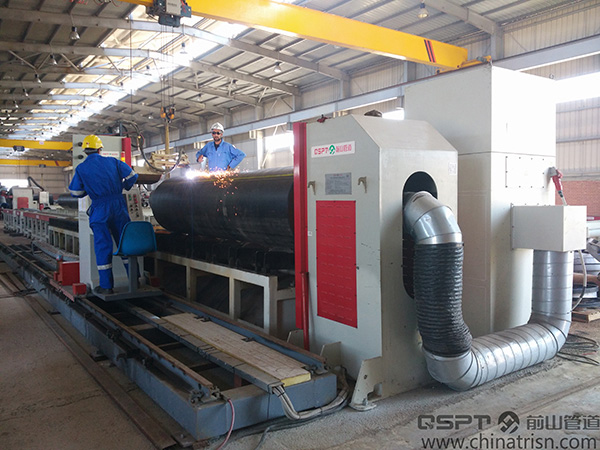

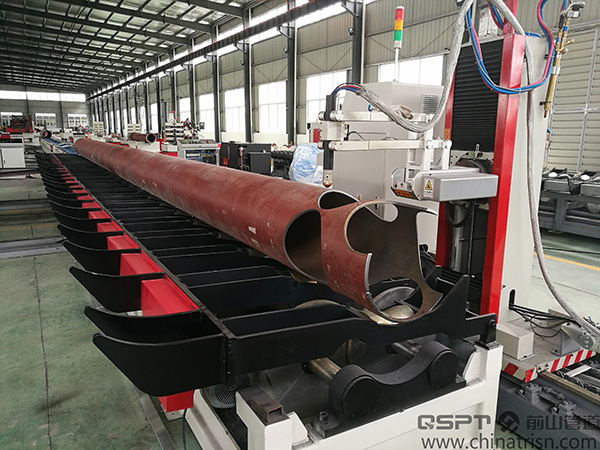

Máquina de corte para perfil de tubo CNC

Modelo: PRPCM-16Ab/24Ab/32Ab/40Ab/48Ab/60Ab

• Diâmetro do tubo aplicável: DN400/DN600/DN800/DN1000/DN1200/DN1500
• Espessura da parede de tubo para corte: 1-25mm (corte a plasma) ou de acordo com o gerador por plasma;
• 5-60mm (corte a chama)
• Velocidade do corte: Velocidade de corte por plasma: 50-3800mm/min
• Velocidade de corte por chama: 50-750mm/min
• Número de eixos sob controle: 3-6 eixos
• Angulo de bisel: corte por plasma: ±45° (ajustável)
• Corte por chama: ±60 (ajustável)
• Comprimento de tubo para corte: ≤12000mm
• Peso máximo de tubo para carga: 4000KGS
• Sistema CNC: IPC importado original
• Forma de controle: Controle CNC completo com tela sensível ao toque e interface homem-máquina
• Precisão integrada da máquina:
• Erro do movimento: ≤±0.2mm/1000mm
• Erro de angulo de viragem: ≤1° por 180°
• Qualidade da superfície: limpa e sem borras
• Repitição de precisão de posicionamento de generatriz: ≤±0.3mm

Configuração básica
A máquina de corte para perfil de tubo CNC é composta principalmente por sistema de controlo, sistema de armação de máquina, unidade de condução, unidade de fixação, unidade de suporte, trilho de guia, sistema de rota aérea, cabine de controlo, tabela de operação, etc. Um conjunto de sistema de corte a chama (incluindo corte por chama) é fornecido como sistema de corte principal (ou de acordo com os requisitos dos clientes).

Características
Características de desempenho: corte por chama/ plasma; 3-6 eixos de controle; Com IPC originalmente importado de Taiwan para obter controle numérico via tela tátil e interface homem-máquina; Alta precisão de posicionamento e movimento, mandril + sistema de acionamento do tipo bancada como padrão; duas filas de rodas grandes revestidas de aço inoxidável; sistema de transporte de rolo em forma de V embutido.
