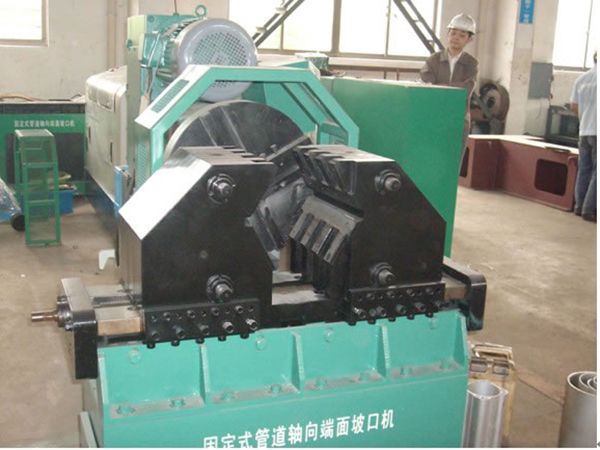

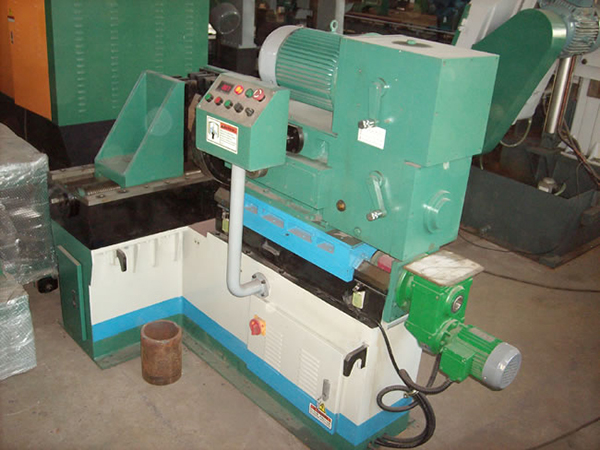

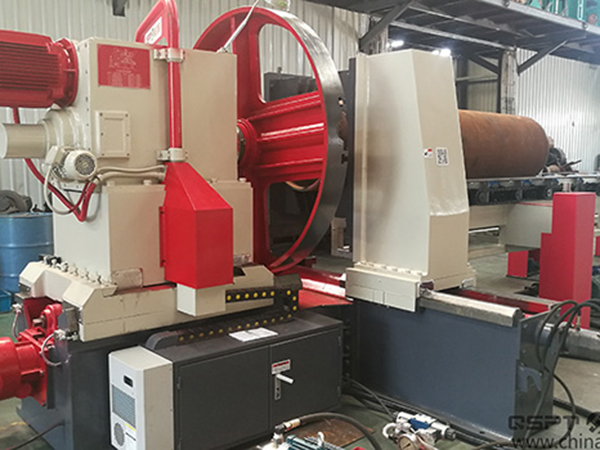

Máquina de biselamento de extremidade de tubo axial
Modelo: PEBMF-16Ba /16BbFPEBM-24Ba/24Bb
Parâmetros técnicos- Diâmetro do tubo: DN50-400(φ60-426)/DN50-600(φ60-610)
- Espessura do tubo: ≤12mm para cada ferramenta e bisel (ferramenta única a cada vez)
- Materiais do tubo: aço de carbono, aço deliga, aço inox e aço criogénico
- Tipo de bisel: V
- Direção de alimentação do corte: direcção axial para alimentação do corte
- Deslocamento de alimentação: 150mm
- Rev do eixo principal: Controlo de velocidade variável e frequênccia variável
- Sistema de fixação: Ambos os lados de fixação de centragem automática por haste do parafuso manual ou cilindro hidráulico
- Sistema de suporte: Parafuso de elevação ajustável
- Sistema de controlo: Mudança de marcha e controle manual; mudança de marcha e controle do PLC
- Alinhamento mecânico: Na extremidade do sistema de transporta da máquina de biselamento pode ser equipada com dispositivo de elevação, se necessário para ajustar automaticamente a elevação central do tubo para bisel com diâmetros diferentes.
Aplicações
A máquina de biselamento de extremidade de tubo axial é usada para usinagem de bisel V para uma série de tubos com espessura de parede padrão.
- A máquina de biselamento de extremidade de tubo axial tem uma velocidade de biselamento de ≤2 Min/bisel para tubo (DN200 SCH40).
- Bisel de Corte: corte de tubo com outros equipamentos de corte que depois continuam o biselamento tal como máquina de serra de fita para corte.
- A qualidade da máquina de biselamento de extremidade de tubo axial é muito boa.
