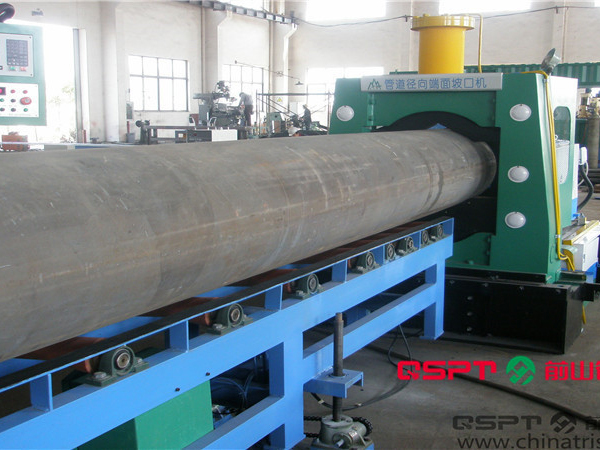

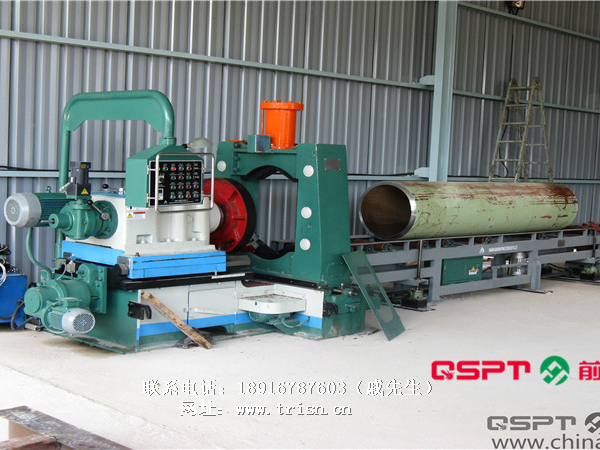

Máquina de biselamento de extremidade de tubo de alta velocidade

Modelo: EPEBM-24Dc/32Dc/40Dc/48Dc/60Dc

• Diâmetro do tubo aplicável: DN600/DN800/DN1000/DN1200/DN1500
• Espessura da parede de tubo aplicável: 4-90mm/6-180MM
• Materiais aplicáveis: aço de carbono, aço de liga, aço inox, aço criogénico, etc.
• Forma de bisel: U, X, V e duplo V
• Direcção de corte: Alimentação de corte diferencial automático e radial ou alimentação para corte com motor semi-automático e axial;
• Direcção retrátil: retração com motor automático radial ou retração com motor semi automático axial; alimentação de corte diferencial automático e radial ou alimentação para corte com motor semi-automático e axial
• Acionado pelo: Motor
• Sistema de fixação: peça de trabalho é fixada pelo cilindro hidráulico (haste de parafuso)
• Sistema de suporte: Parafuso de elevação ajustável
• Rev do eixo principal: 3 eixos(67-123rpm)/9 eixos (34-304rpm)
• Deslocamento axial: 80mm( eixo principal) 100mm( cabeça da máquina)/150mm (eixo principal), 300mm (cabeça da máquina)
• Deslocamento transversal: ±50mm/±100mm
• Angulo de inclinação do repouso da ferramenta: 0°~37.5°
• Sistema de controlo: Alavanca de mudança para o eixo principal, mudança de velocidade VF para movimento de direcção axial e controlo manual; alavanca de mudança para o eixo principal, mudança de velocidade VF para movimento de direcção axial e controlo PLC
• Alinhamento mecânico: Na extremidade do sistema de transporte da máquina de biselamento pode ser equipada com dispositivo de elevação, se necessário para ajustar automaticamente a elevação central do tubo para bisel com diâmetros diferentes

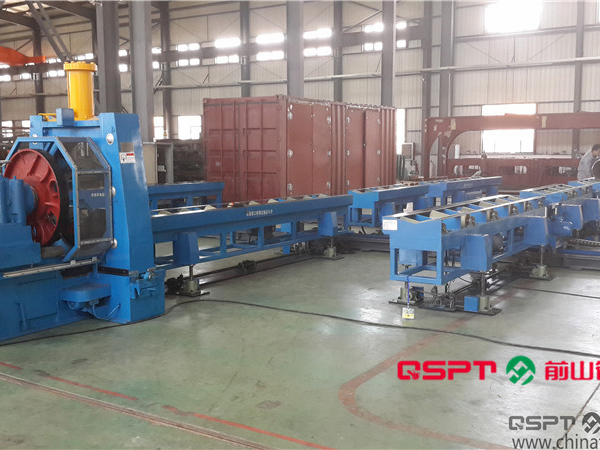

• Sistema de transporte: Pode ser equipada para sistema de transporte em rolos caso seja necessário.

Aplicações
A máquina de biselamento de extremidade de tubo de alta velocidade é usada para usinagem de bisel com formato U ou V para tubos com estrutura da parede pesada.

• A máquina de biselamento de extremidade de tubo de alta velocidade tem uma velocidade de biselamento de ≤5Min /bisel de tubo (DN200 SCH40).
• Dispõe de corte e bisel: corta um tubo com outros equipamentos tais como serra de fita e depois a usinagem de cada bisel.
• A qualidade do bisel é boa.
• Formato do bísel: V, duplo V e U; aplicável para chanframento radial ou axial do tubo de parede STD e biselamento radial de tubos de parede espessa; Braçadeira de centragem de cima e de baixo em sincronia com o motor hidráulico + haste do parafuso; alimentação diferencial radial, descarga motorizada ou alimentação / descarga controlada por motor comum axial; lâmina de controle numérico padrão sem refrigerante.
