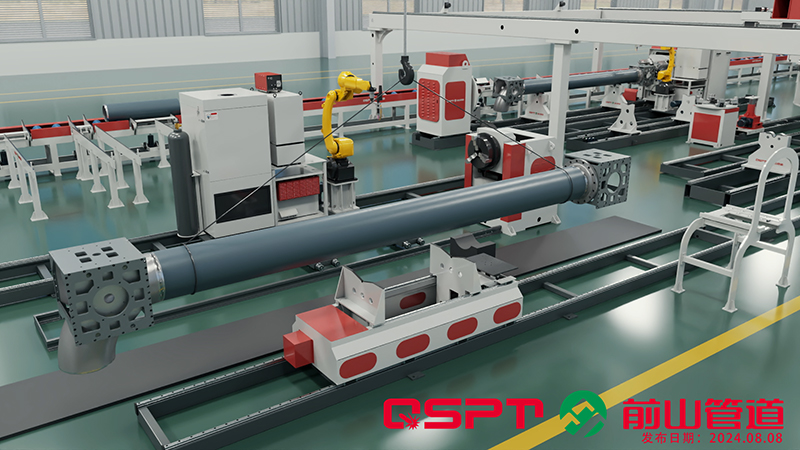

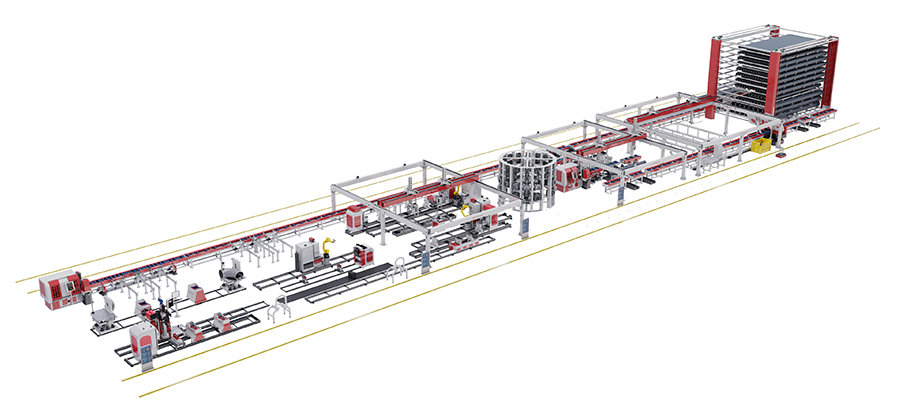

Linha de produção de carretel de tubo pré-fabricado tipo transportador modular
Linha de produção inteligente para corte, chanfro, montagem e soldagem de componentes de tubulação

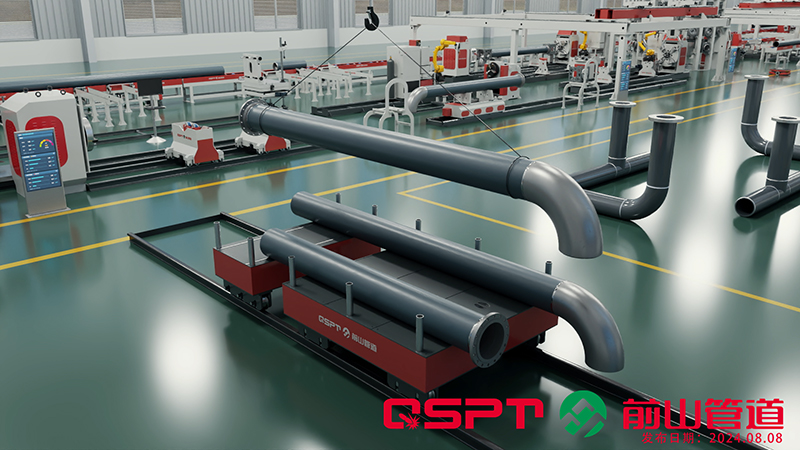

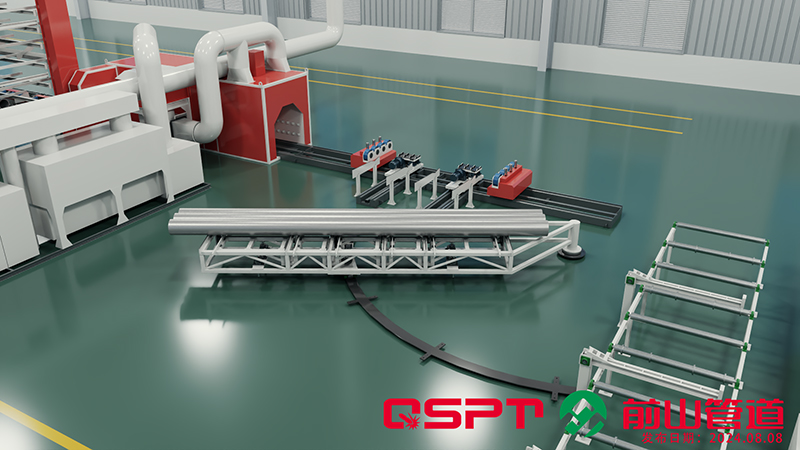

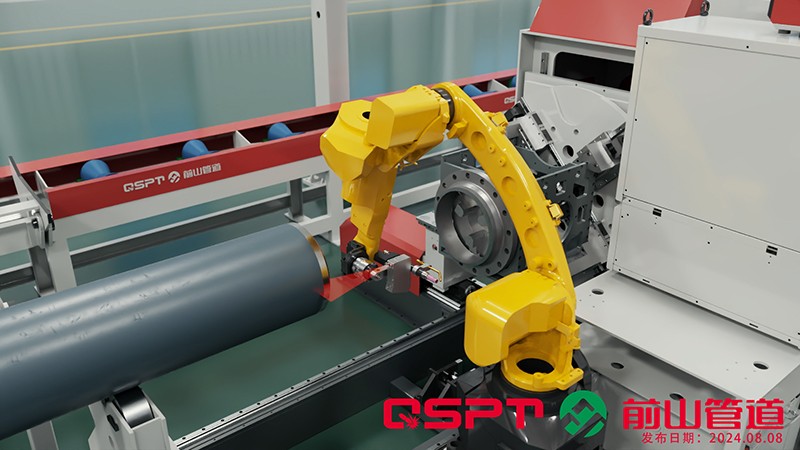

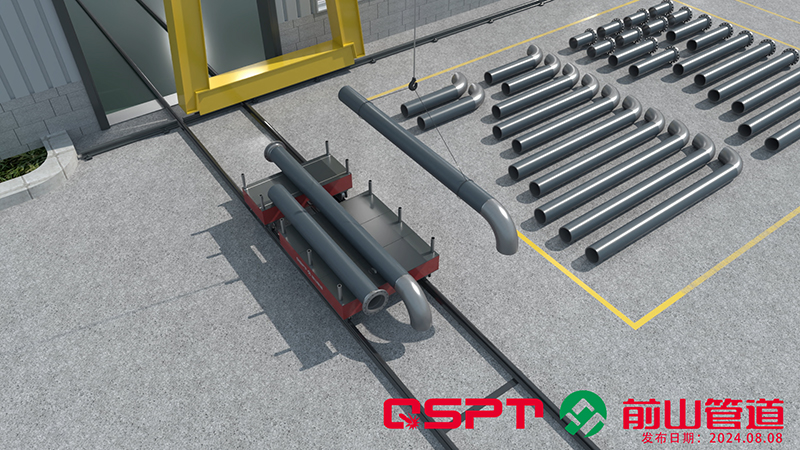

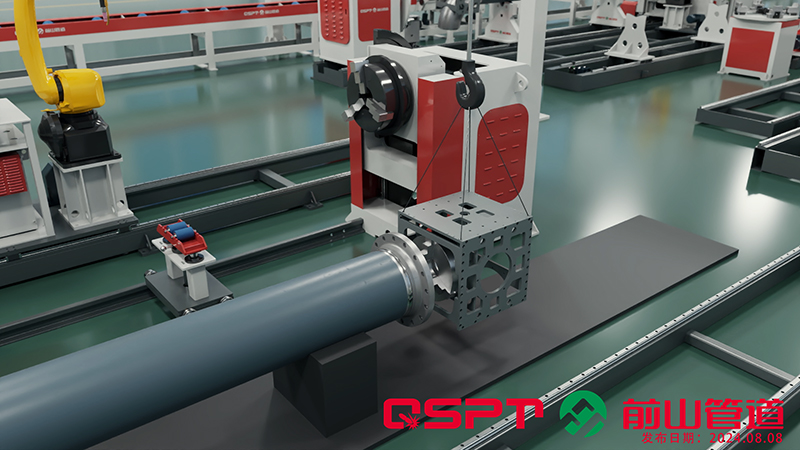

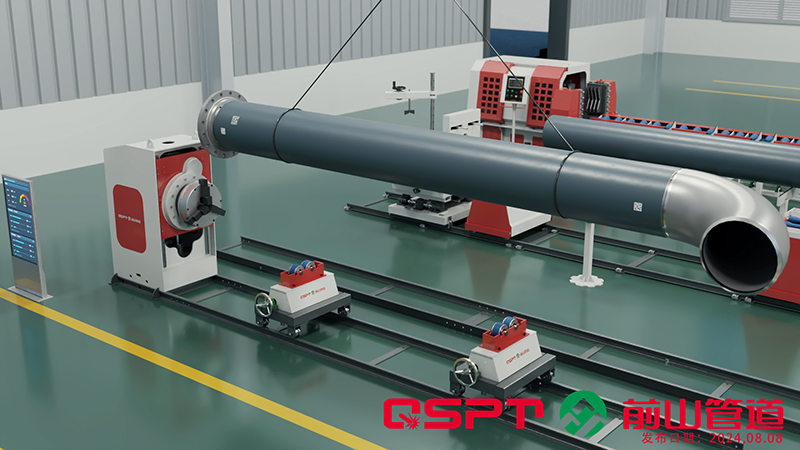

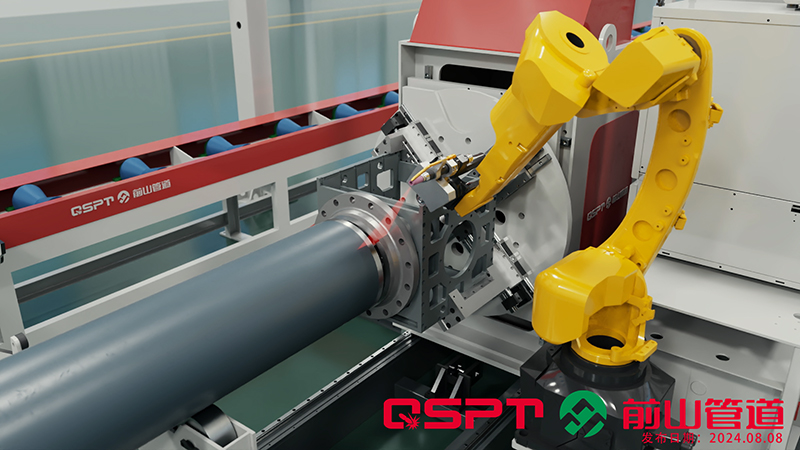

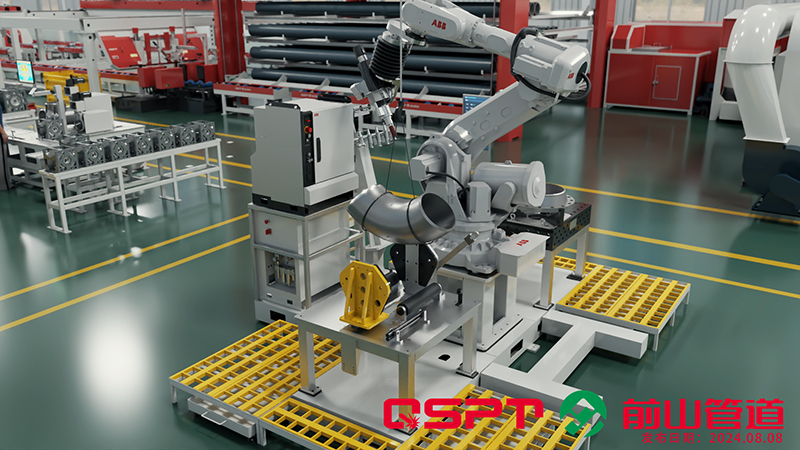

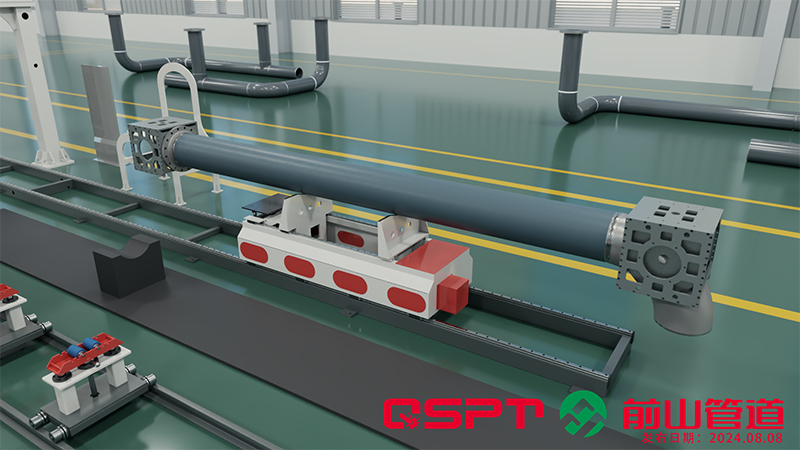

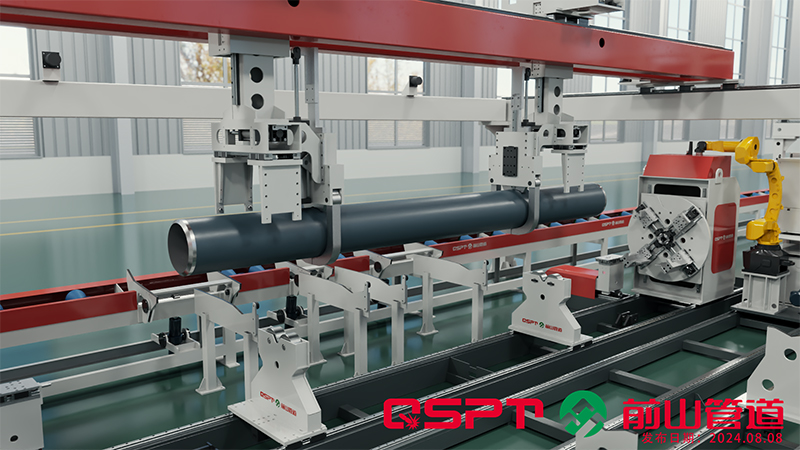

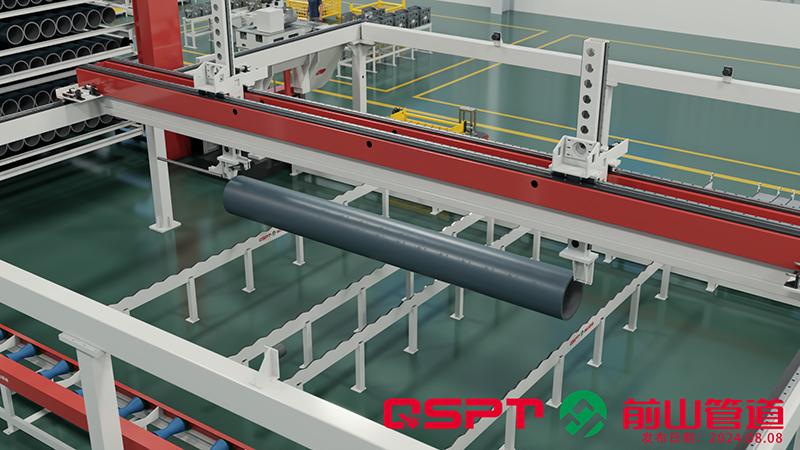

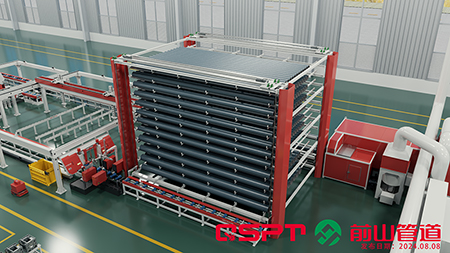

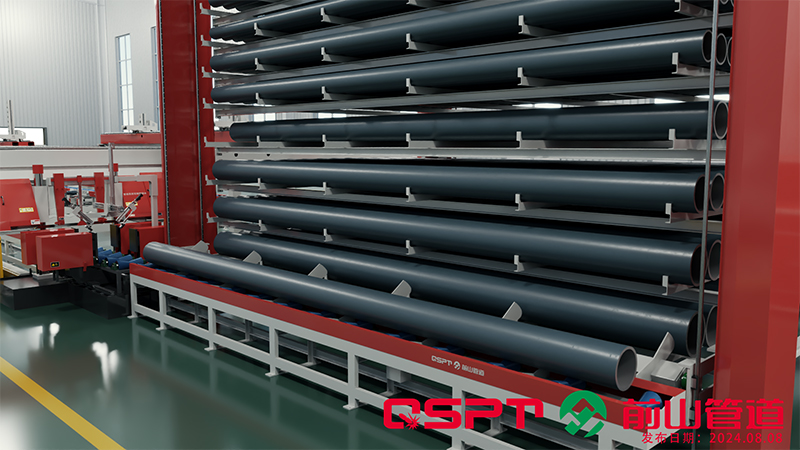

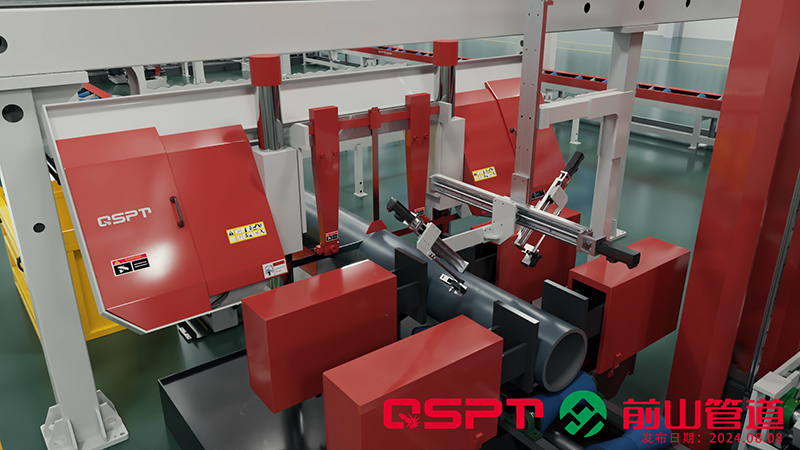

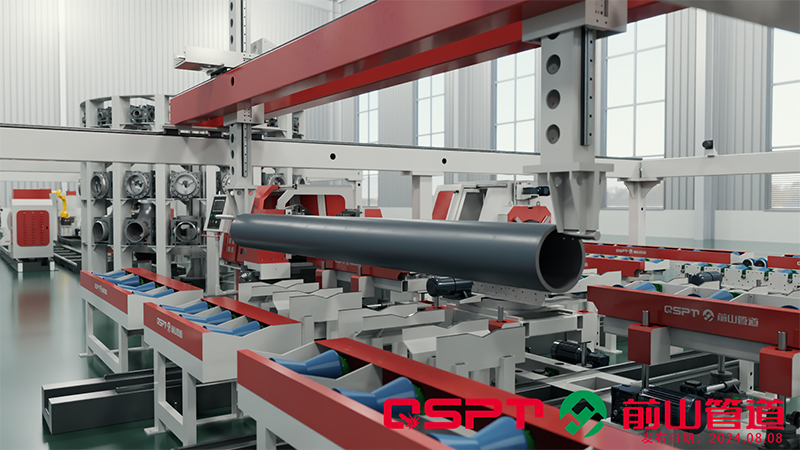

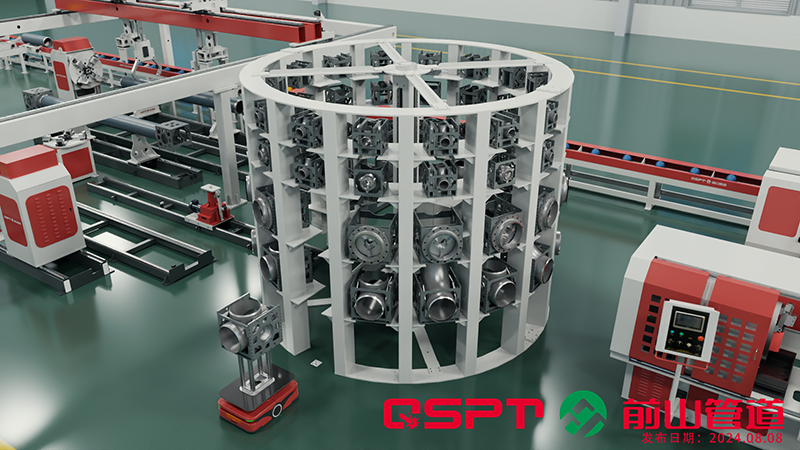

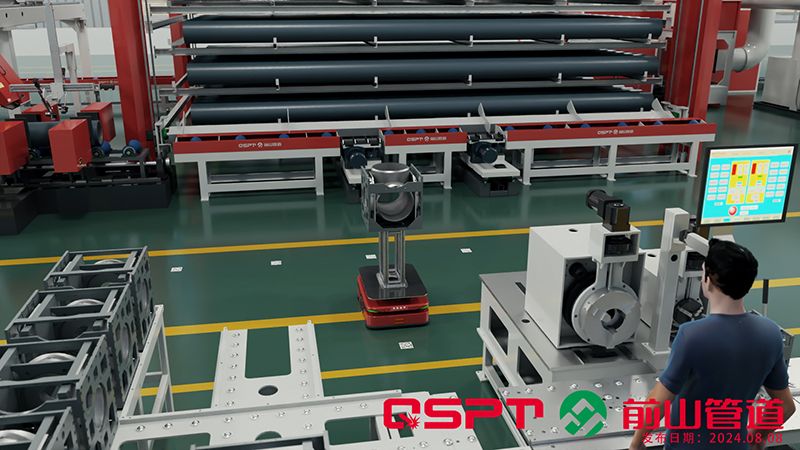

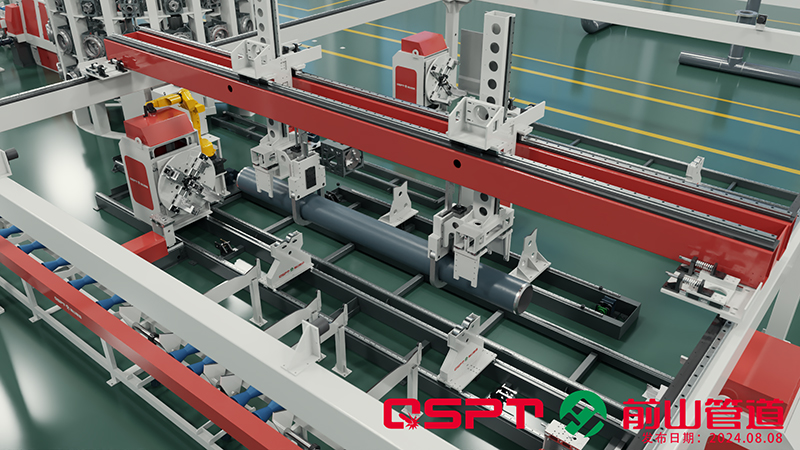

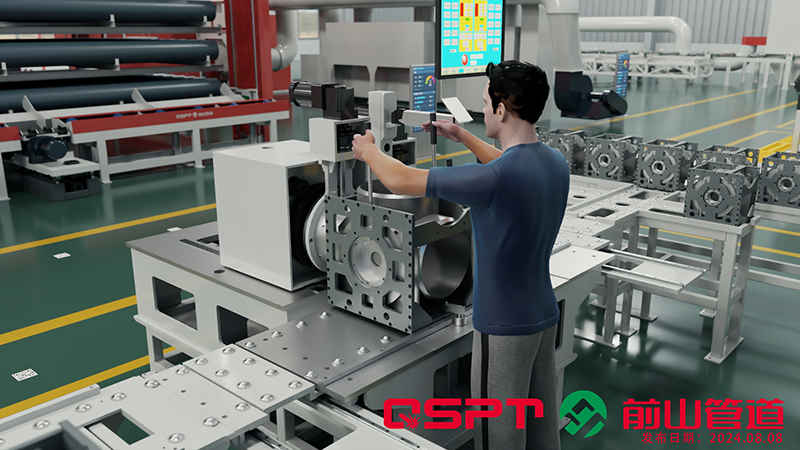

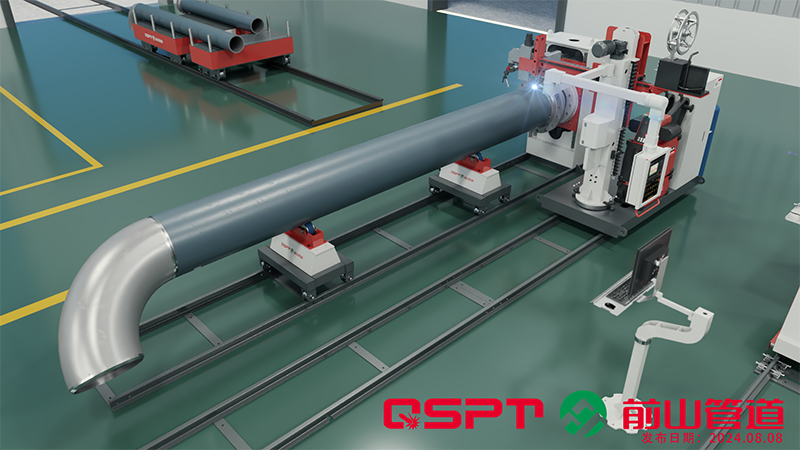

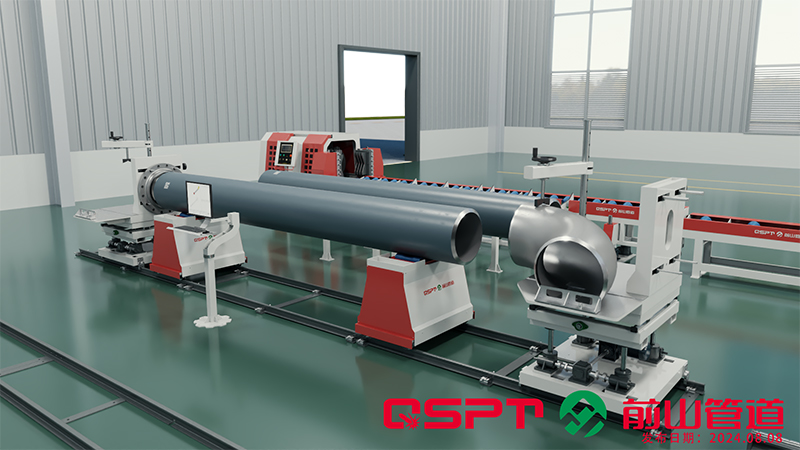

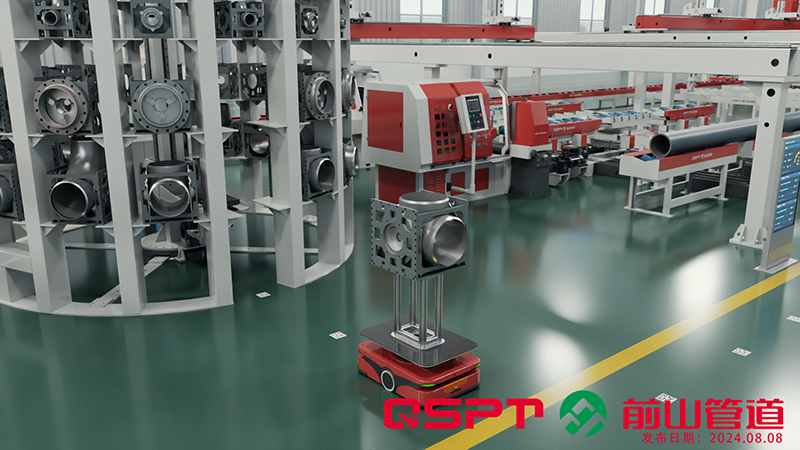

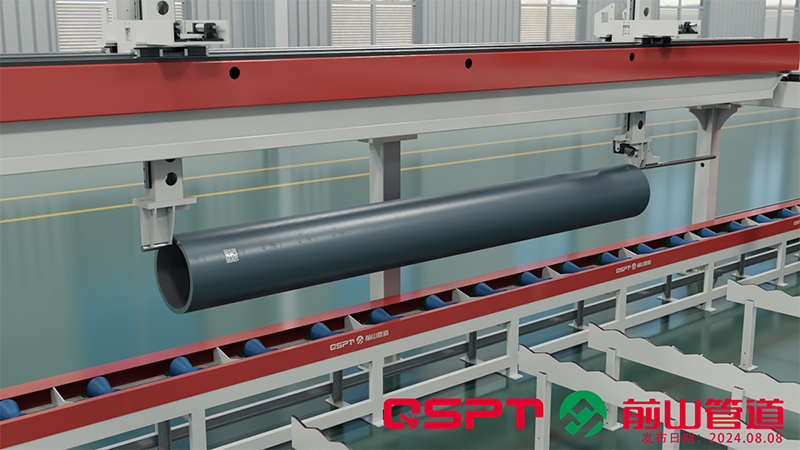

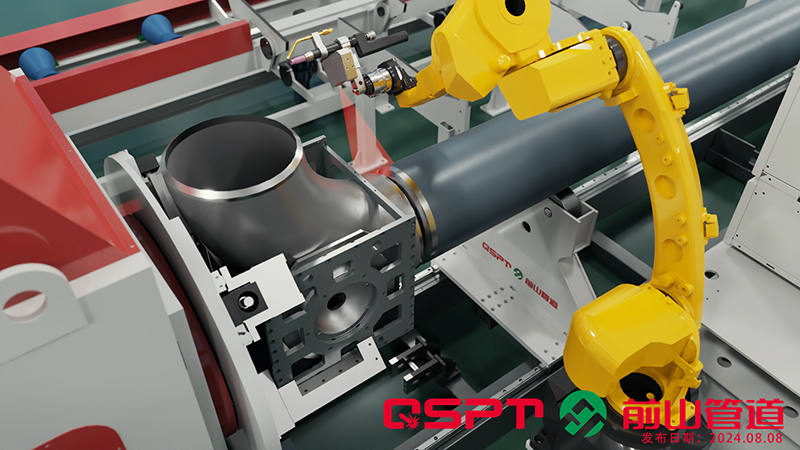

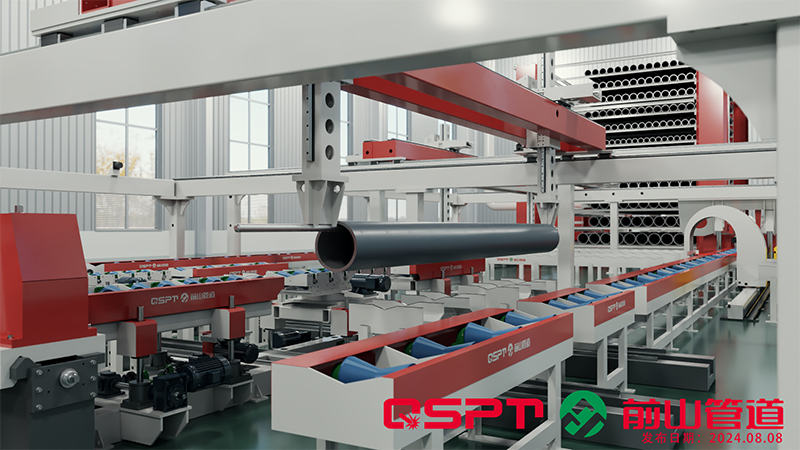

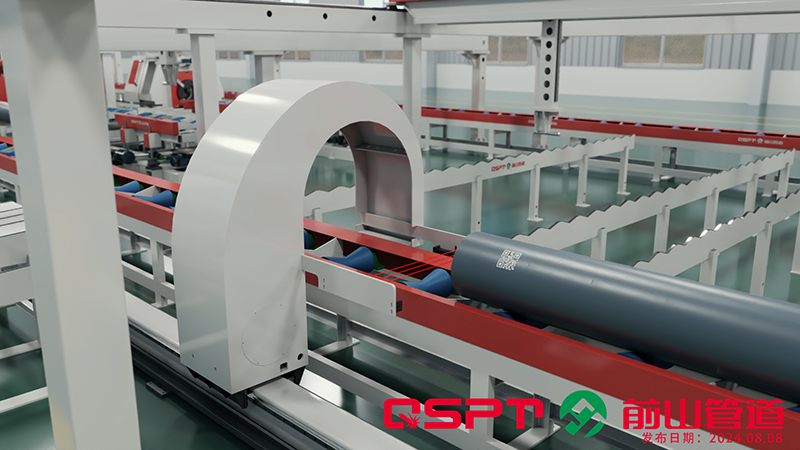

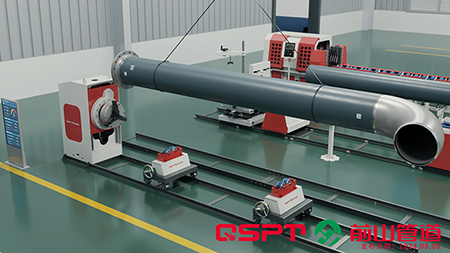

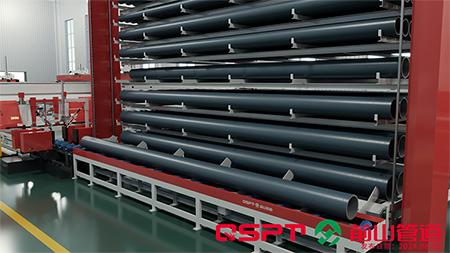

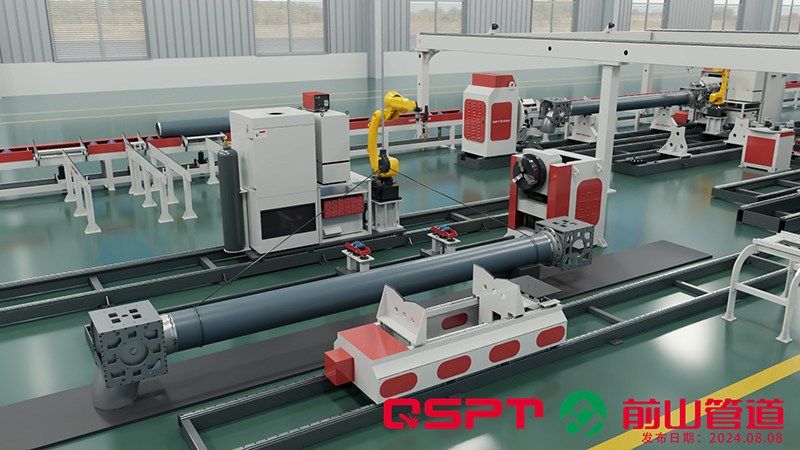

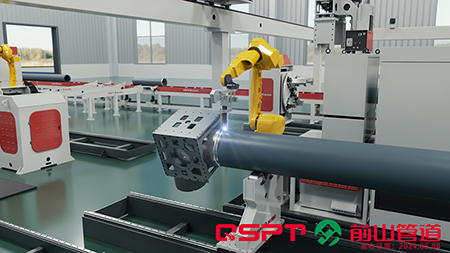

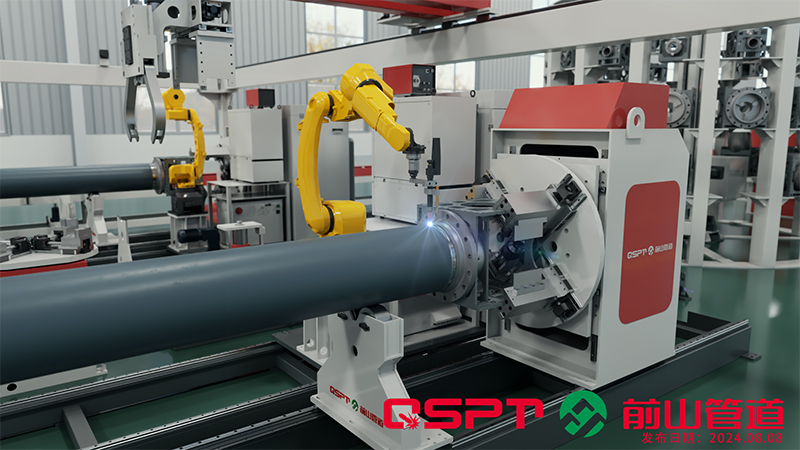

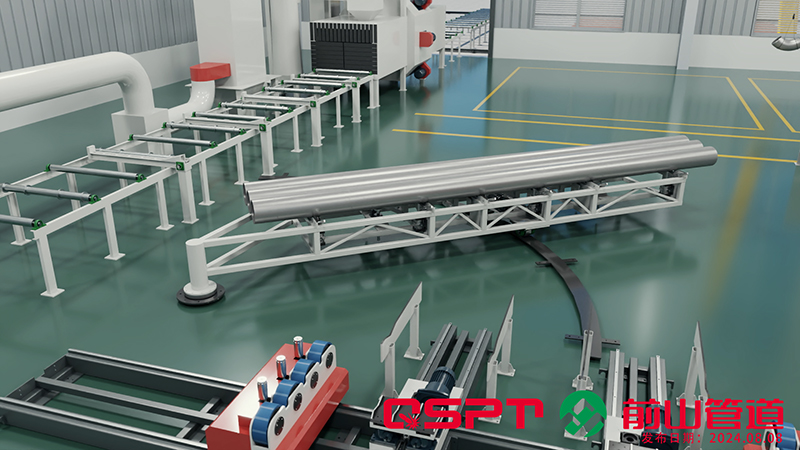

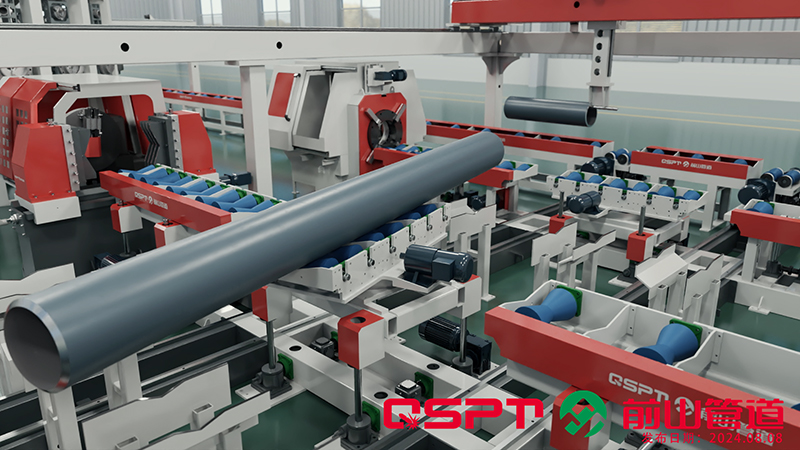

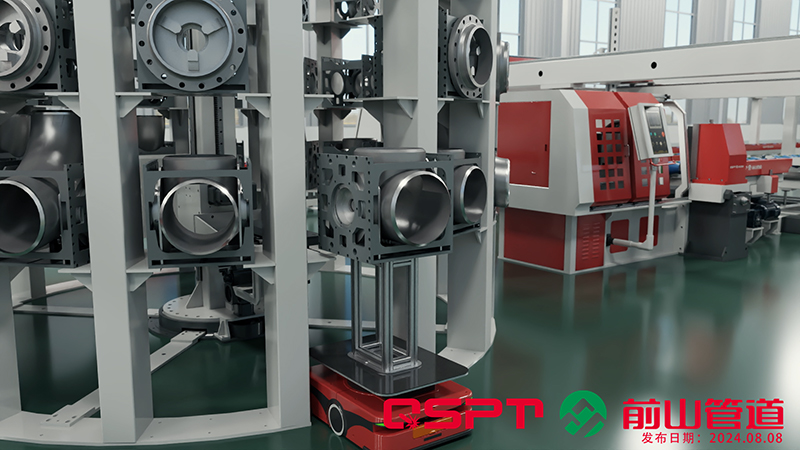

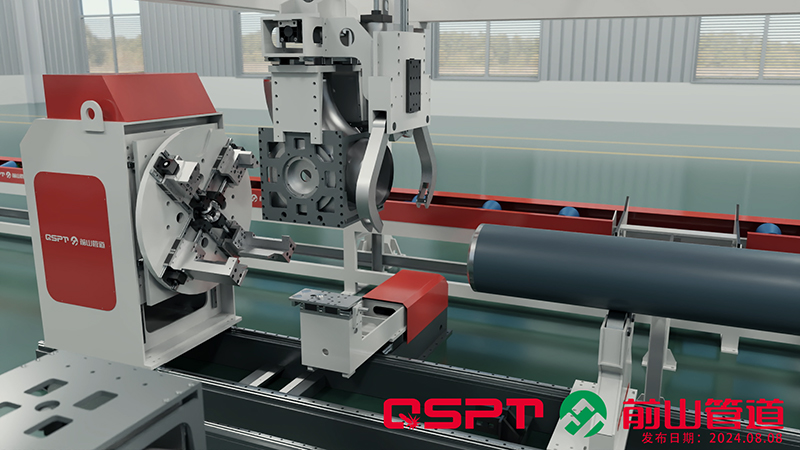

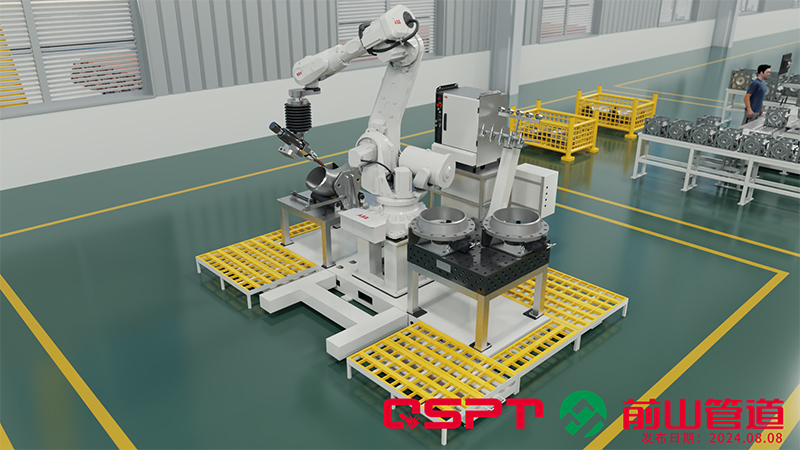

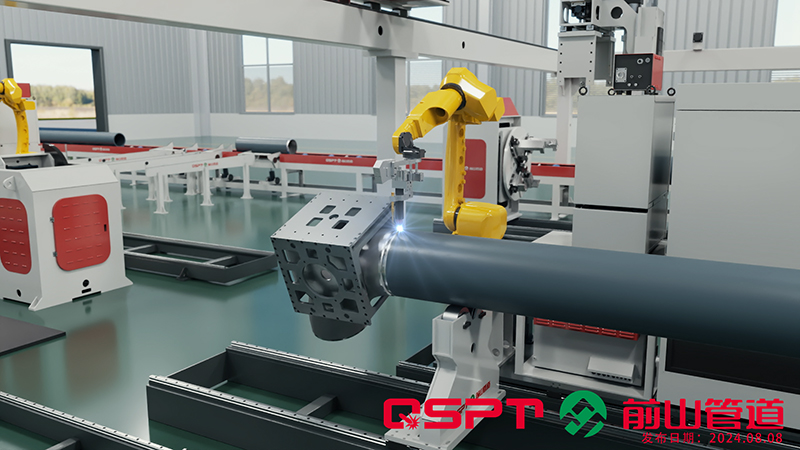

A linha de produção de carretéis de tubos pré-fabricados do tipo transportador modular integra tecnologias avançadas, incluindo sistemas de transportadores de módulos de encaixe de tubos, içamento por manipulador de treliça, inspeção por visão a laser, retificação e soldagem robóticas, transporte por AGV (veículo guiado automaticamente) e imagens digitais. Por meio de um sistema inteligente de gerenciamento, controle e monitoramento, ele alcança a automação total de todo o processo de pré-fabricação de tubulações, abrangendo armazenamento, corte, chanfro, montagem, soldagem, NDT (testes não destrutivos) e transporte. Projetado para tubulações de pequeno e médio diâmetro, esse sistema aumenta a eficiência, a precisão e a qualidade geral da produção.
Parâmetros técnicos- Capacidade de produção:20-150000 polegadas/mês (dependendo da área da oficina e das configurações do equipamento, ou conforme a solicitação)
- Diâmetro do tubo: DN400/DN600/DN800/DN1000/DN1200
- Espessura da parede do tubo: 3-80 mm
- Velocidade de transporte: 2-20m/min
- Velocidade de chanfro: ≤5min/dois chanfros (DN200 SCH40)
- Taxa de soldagem automática: ≥60%
- Taxa de pré-fabricação: 50% a 80%
- Software de projeto: PDSOFT 3D
- Software de gerenciamento: PDSOFT SPFMS
A linha de produção de carretéis de tubos pré-fabricados do tipo transportador modular é amplamente utilizada em setores como petróleo, produtos químicos, geração de energia, energia nuclear e metalurgia para a pré-fabricação eficiente e automatizada de tubulações.
Componentes
