Linha de produção de carretel de tubo pré-fabricado tipo porta-paletes

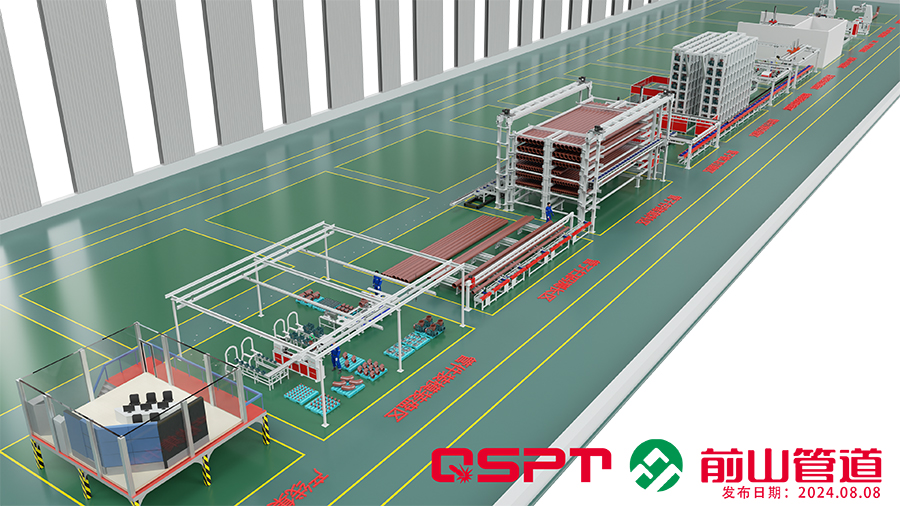

Linha de produção inteligente para criar seções pré-fabricadas do sistema de tubulação

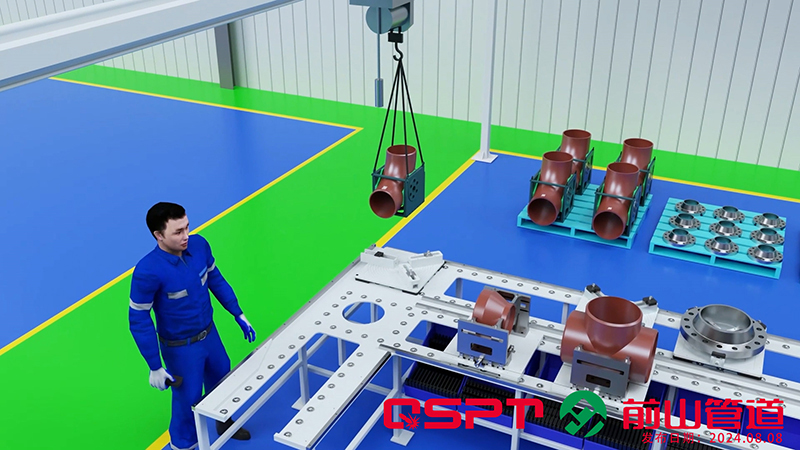

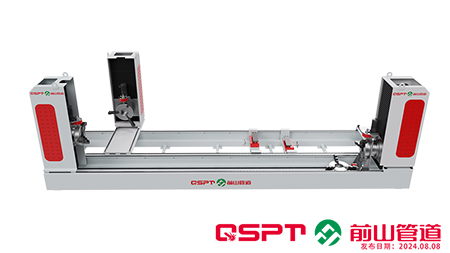

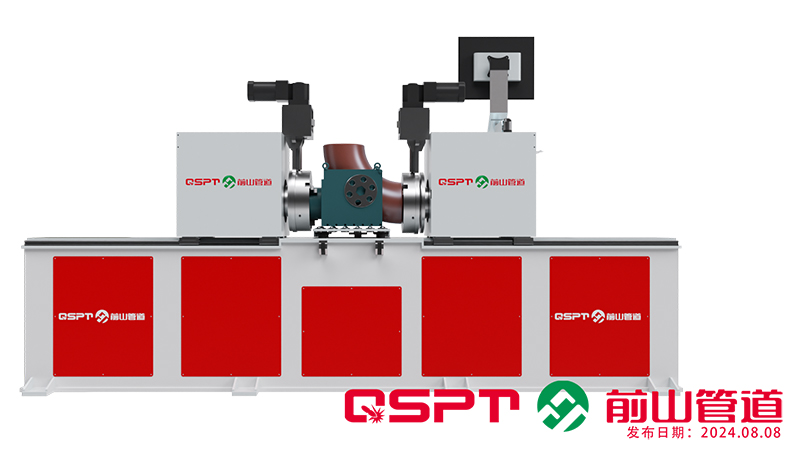

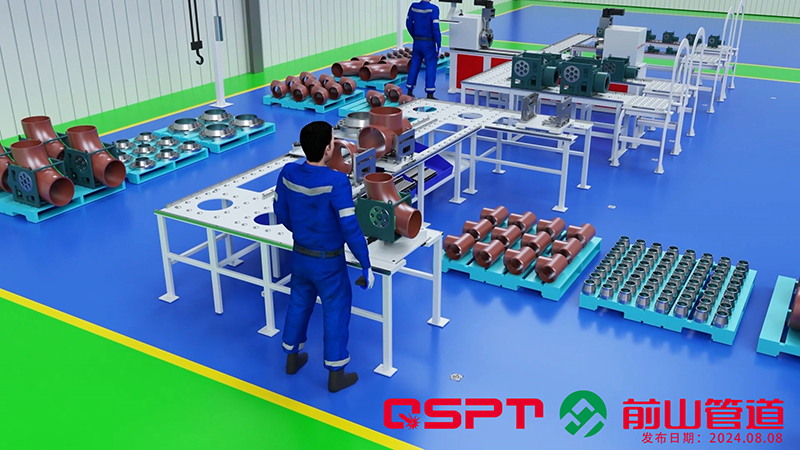

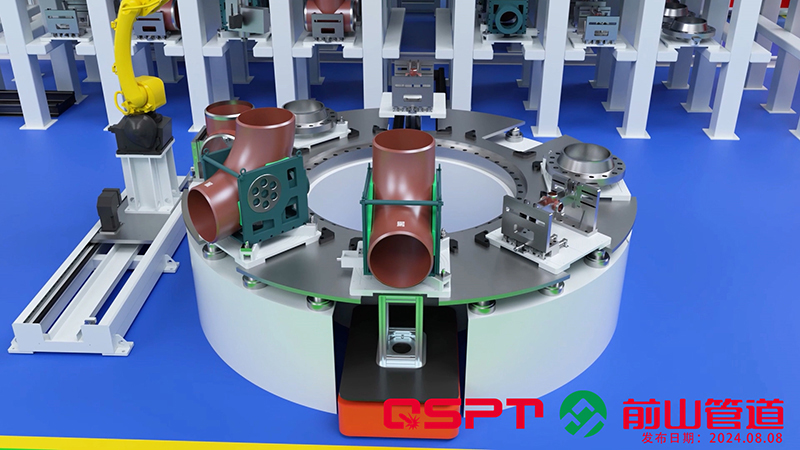

A linha de produção de carretéis de tubos pré-fabricados do tipo porta-paletes fixa flanges, tês, redutores, cotovelos e outros acessórios de tubos para montagem e soldagem eficientes, tornando-a ideal para tubos de diâmetro pequeno a médio.

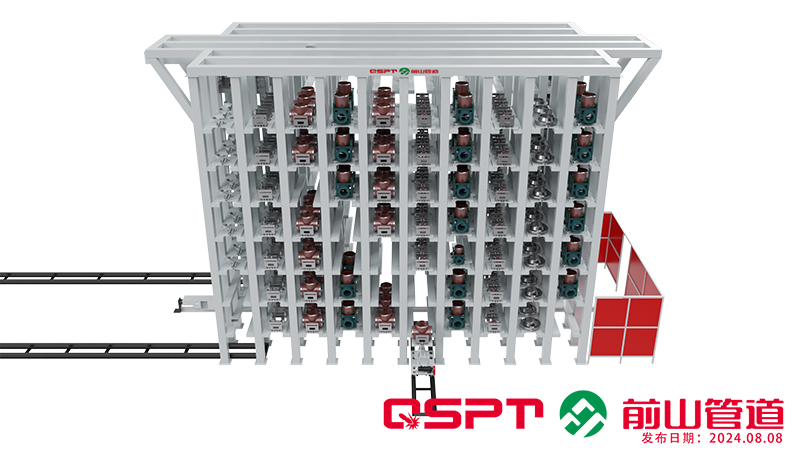

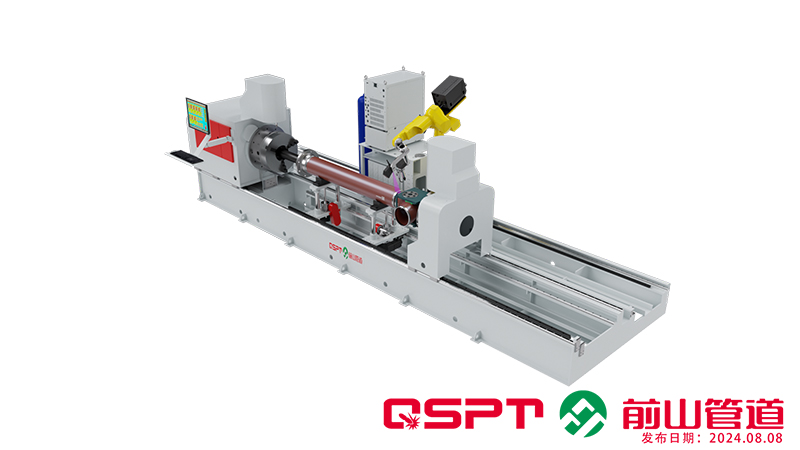

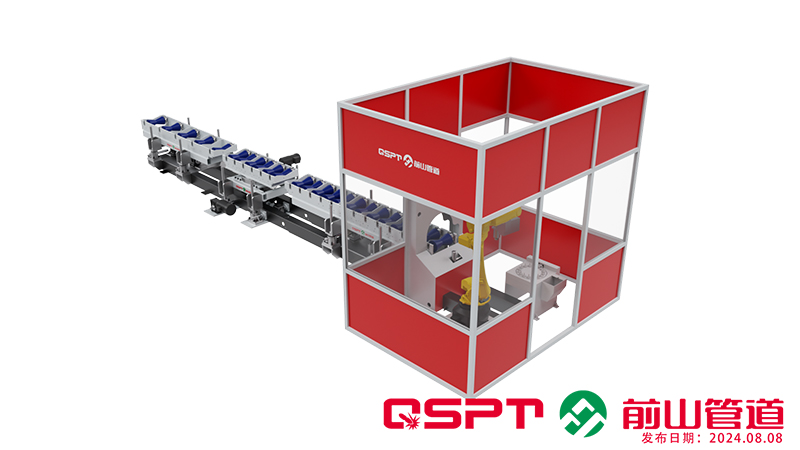

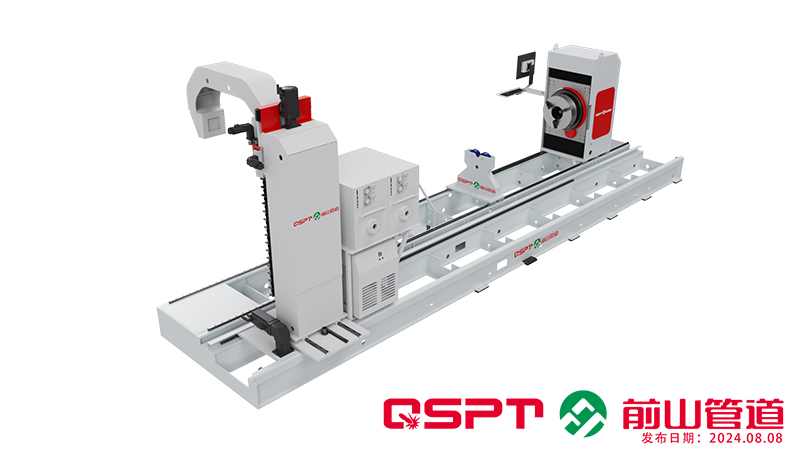

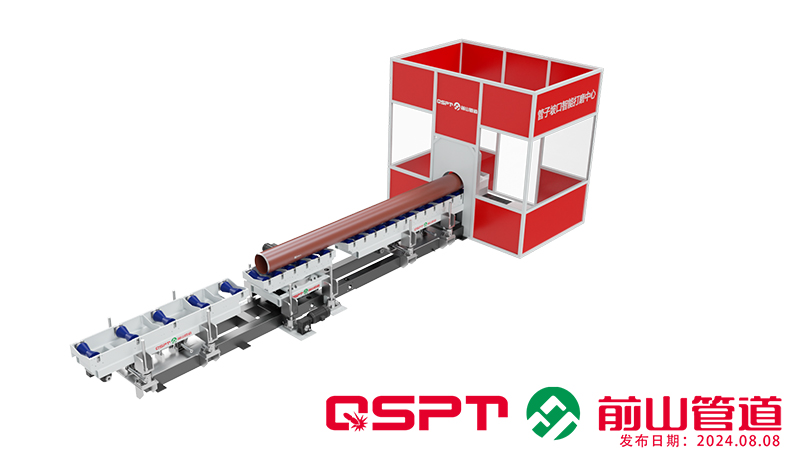

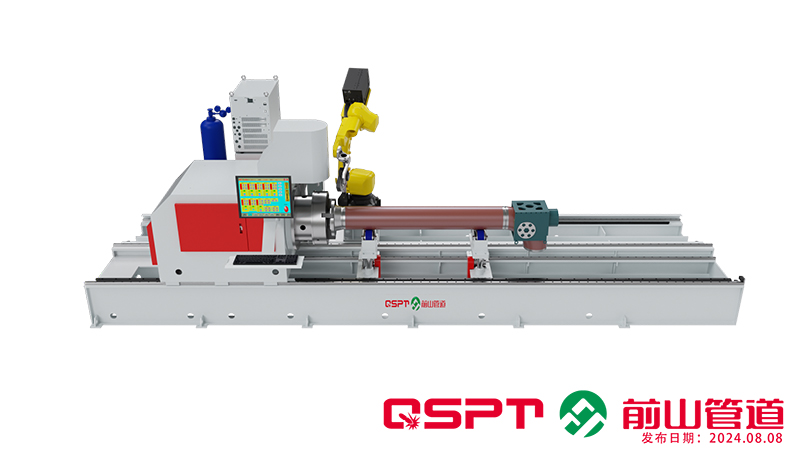

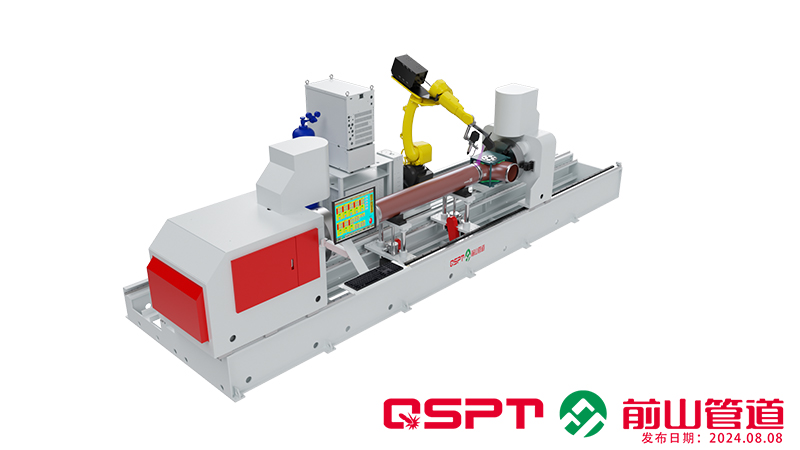

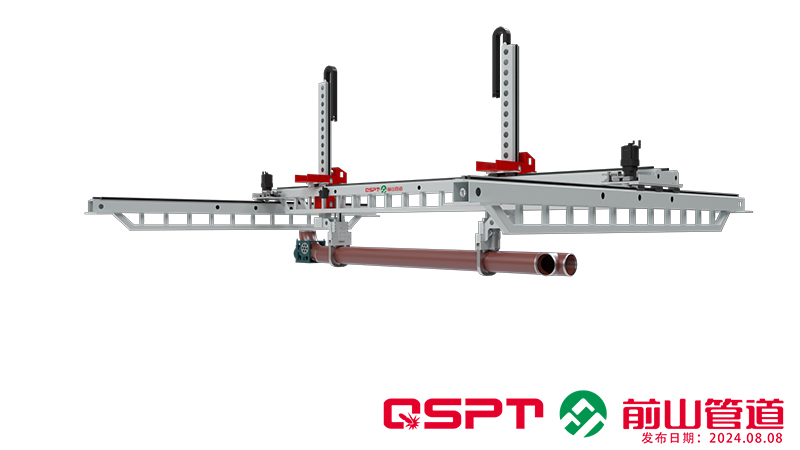

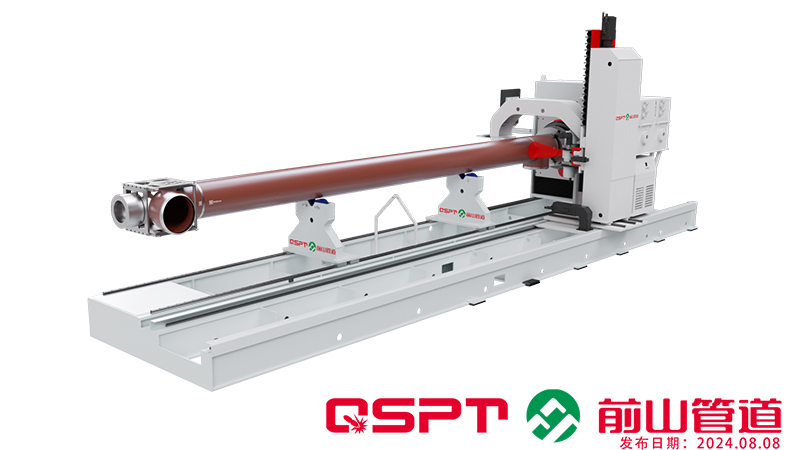

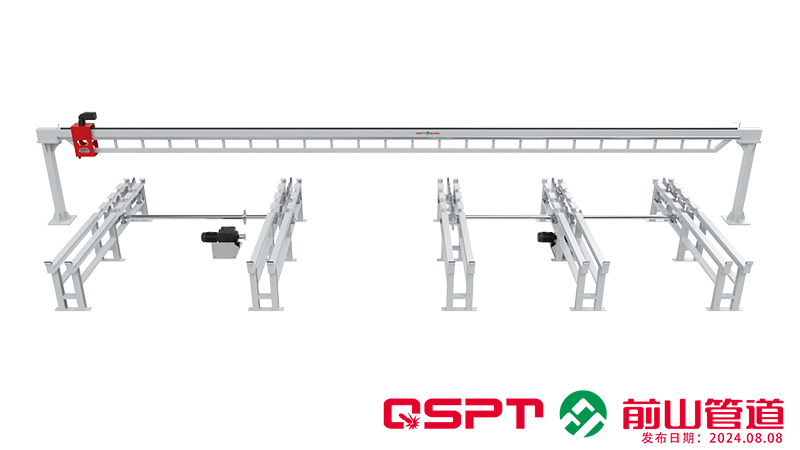

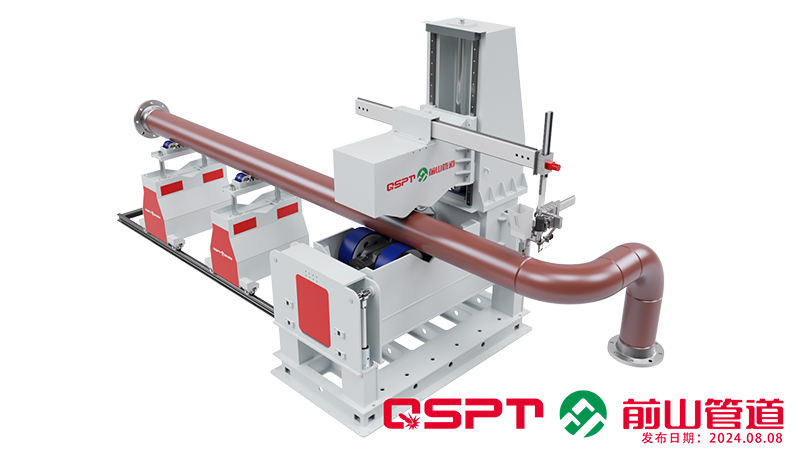

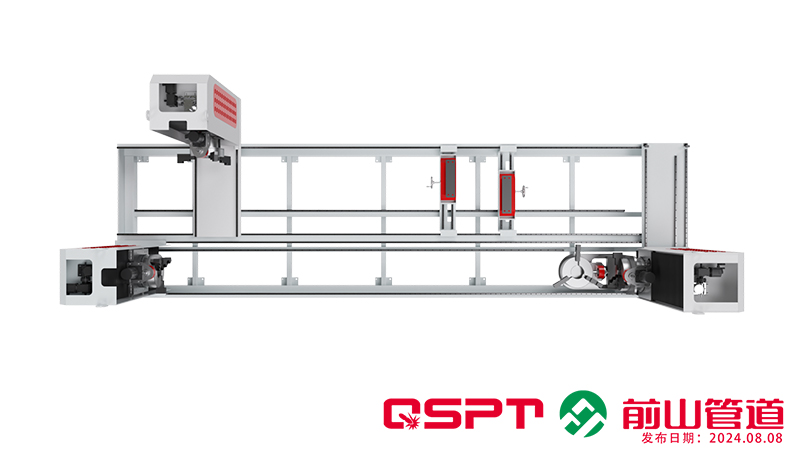

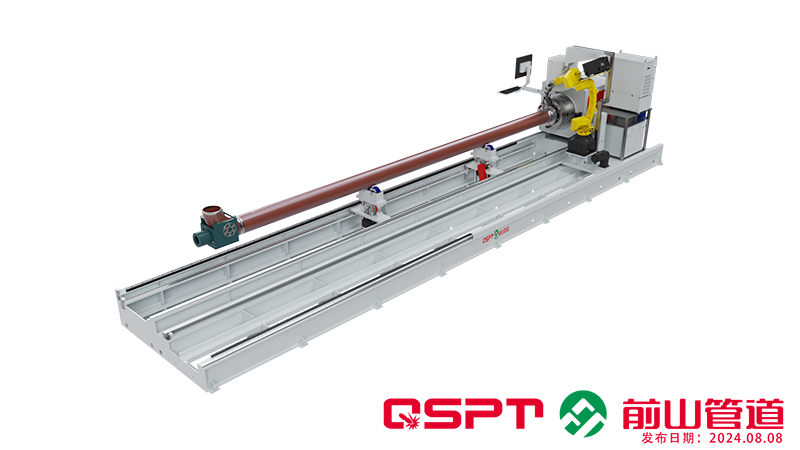

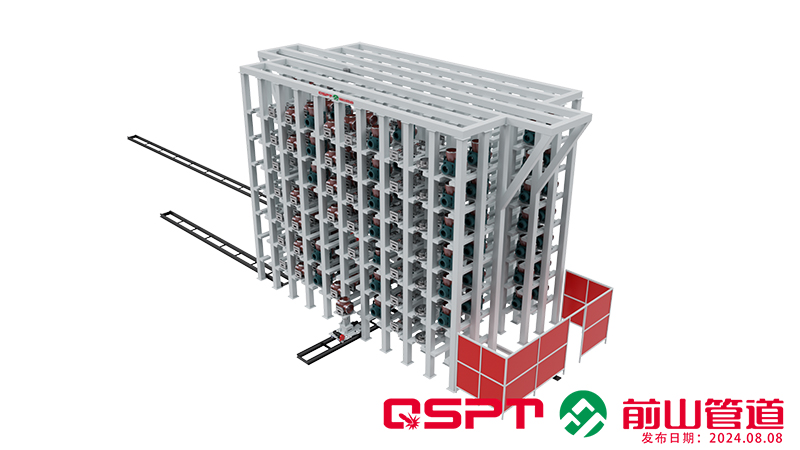

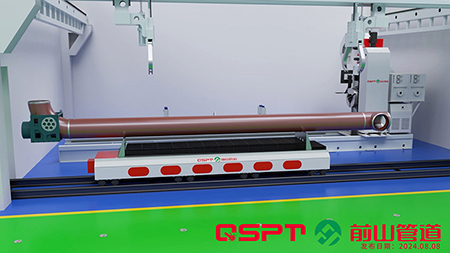

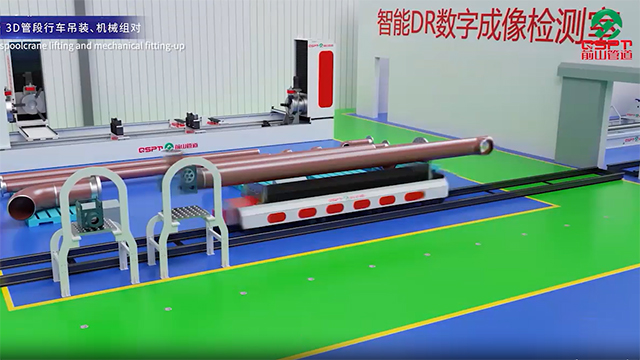

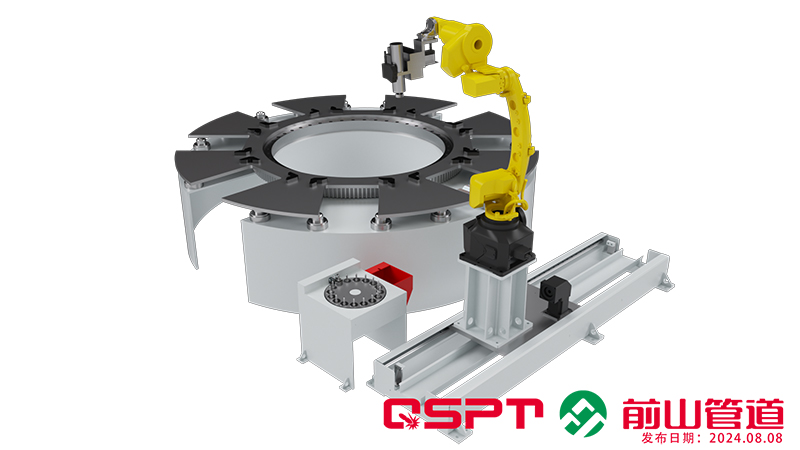

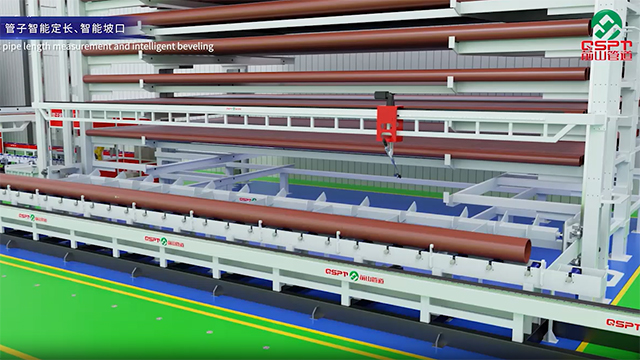

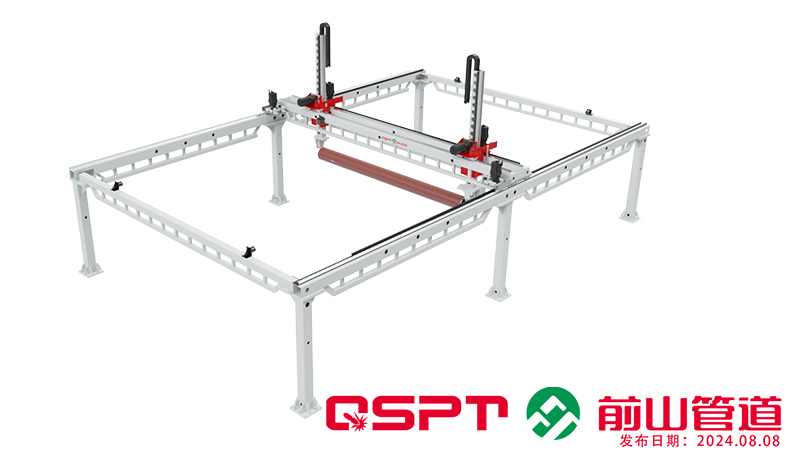

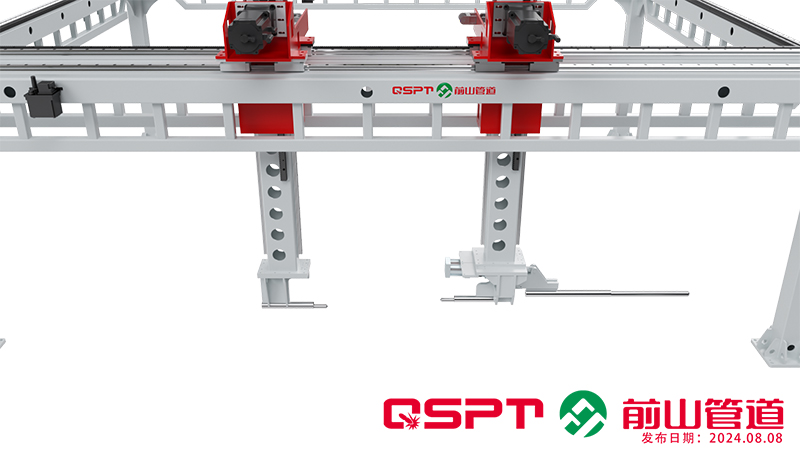

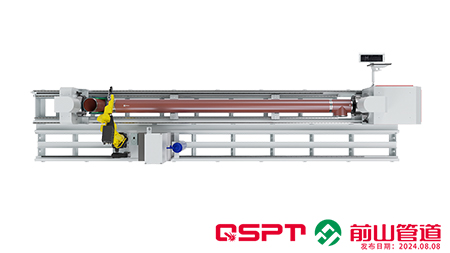

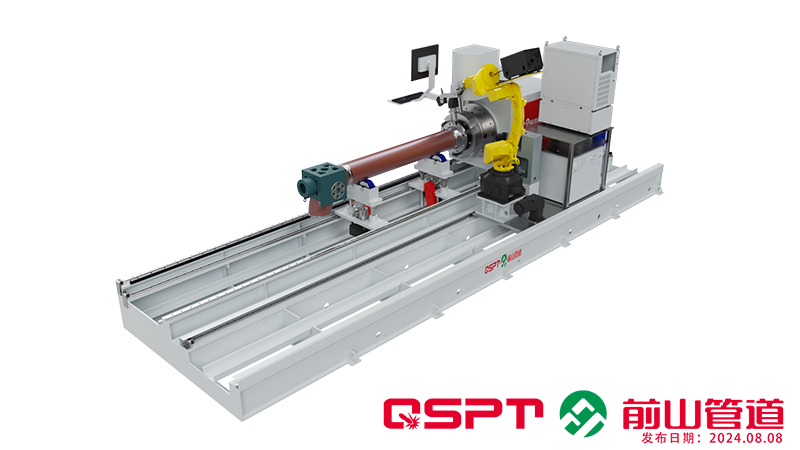

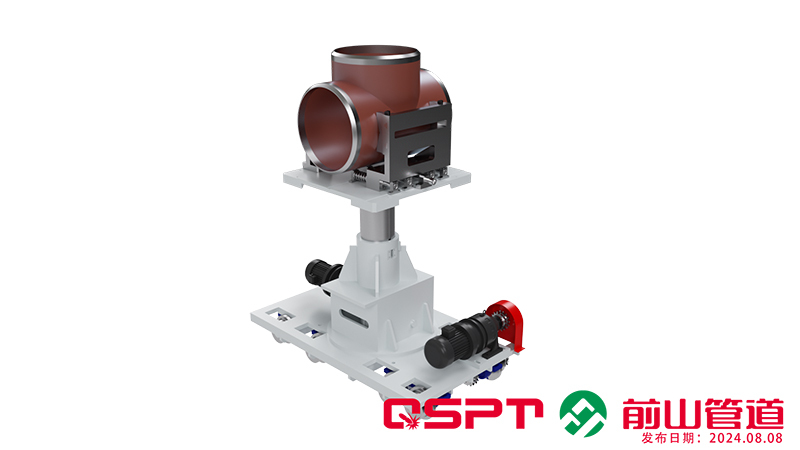

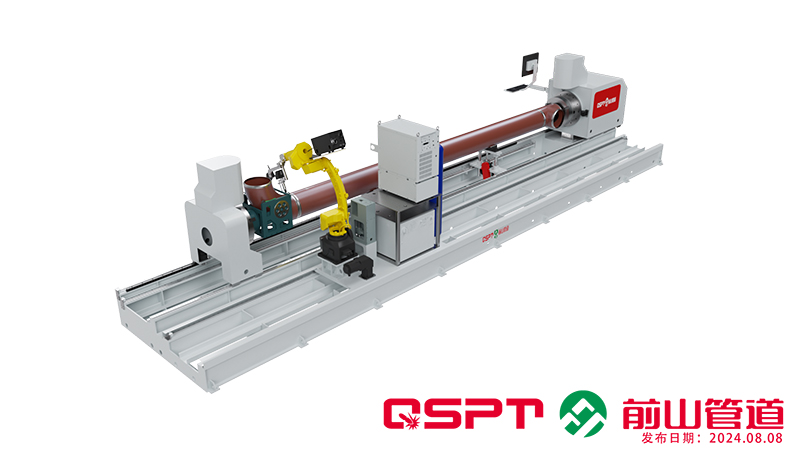

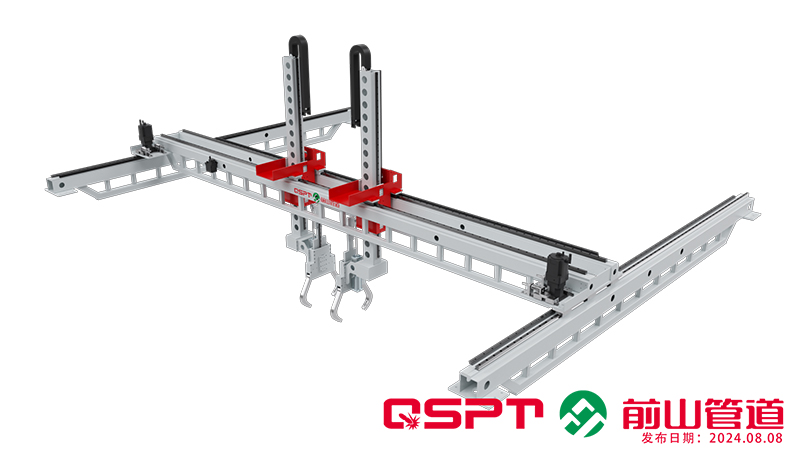

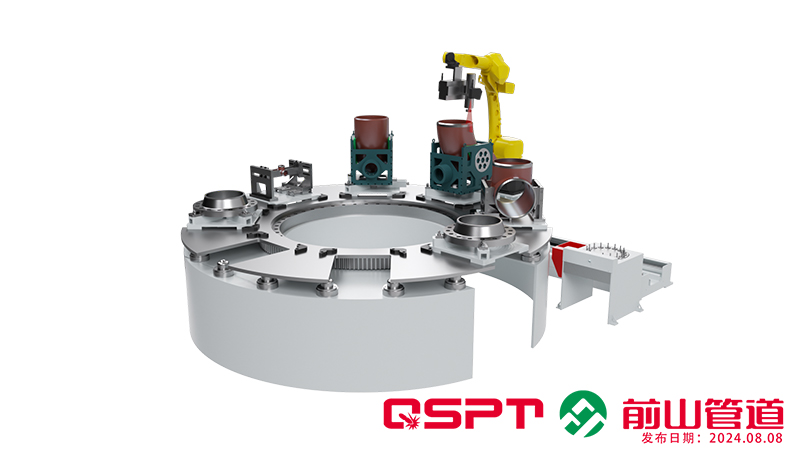

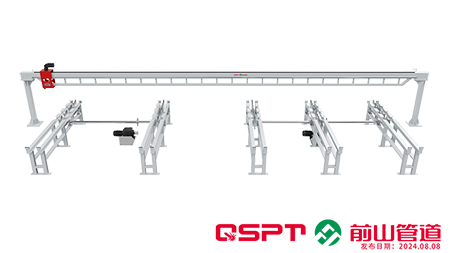

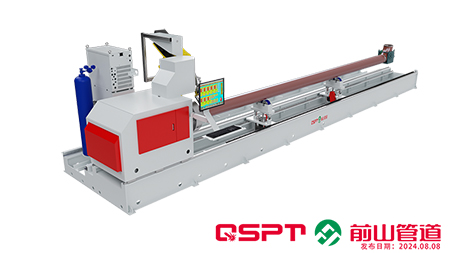

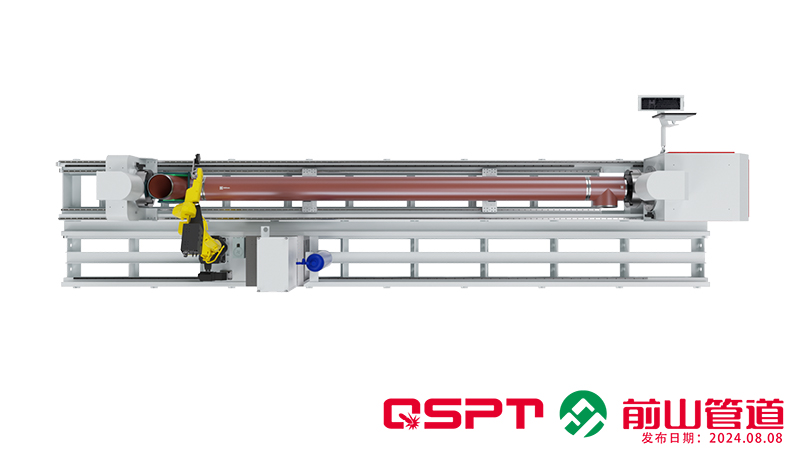

Ela integra tecnologias avançadas, incluindo sistemas de transporte de paletes de encaixe de tubos, içamento por manipulador de treliça, inspeção a laser, retificação e soldagem robóticas, transporte por AGV (veículo guiado automaticamente) e inspeção por imagem digital. Com um sistema inteligente de gerenciamento, controle e monitoramento, essa linha alcança a automação total de todo o processo de pré-fabricação de tubulações, abrangendo armazenamento, corte, chanfro, ajuste, soldagem, testes não destrutivos (NDT) e transporte, aumentando a eficiência, a precisão e a qualidade da produção.

• Capacidade de produção: 20-150000 polegadas/mês (dependendo da área da oficina e das configurações do equipamento, ou conforme a solicitação)
• Diâmetro do tubo: DN400/DN600/DN800/DN1000/DN1200
• Espessura da parede do tubo: 3-80 mm
• Velocidade de transporte: 2-20m/min
• Velocidade de chanfro: ≤5min/dois chanfros (DN200 SCH40)
• Taxa de soldagem automática: ≥60%
• Taxa de pré-fabricação: 50% a 80%
• Software de projeto: PDSOFT 3D
• Software de gerenciamento: PDSOFT SPFMS

• Indústria petroquímica. As linhas de produção de carretéis de tubos pré-fabricados do tipo porta-paletes executam com eficiência e precisão o corte, o chanfro, a soldagem e outros processos de tubulação, garantindo a pré-fabricação segura e de alta qualidade da tubulação.
• Setor de energia. O setor de energia tem uma demanda significativa por pré-fabricação de tubulações, principalmente em projetos de construção e transmissão de usinas elétricas. A linha de produção de carretéis de tubos pré-fabricados pode ajustar rapidamente os parâmetros de produção para atender aos requisitos do cliente, fornecendo soluções personalizadas de pré-fabricação de tubulações.
• Indústria de construção naval. A linha de produção de carretéis de tubos pré-fabricados aumenta a eficiência da produção, reduz os custos de fabricação e melhora a qualidade geral da construção naval ao simplificar o processo de fabricação de tubulações.

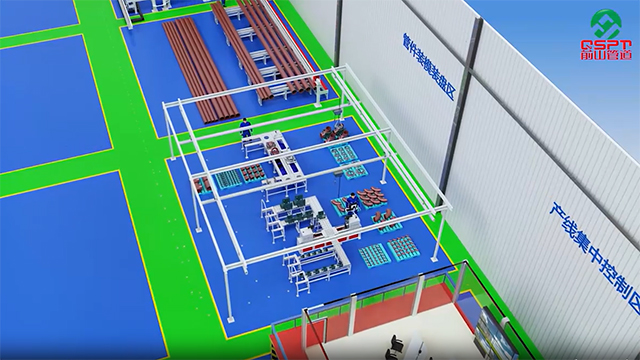

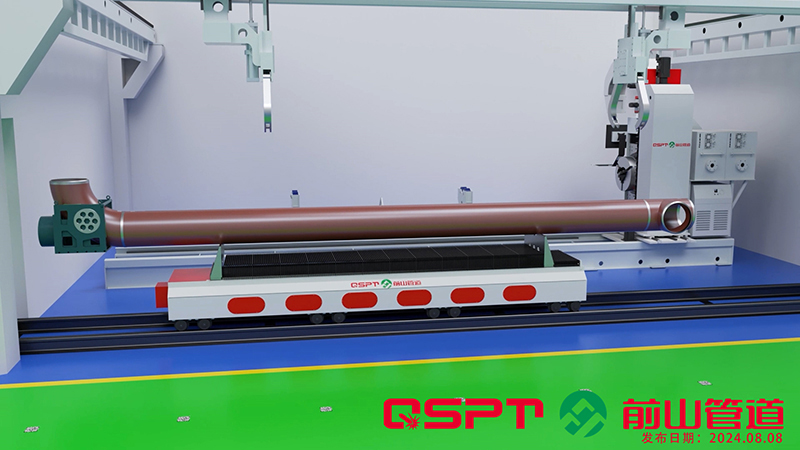

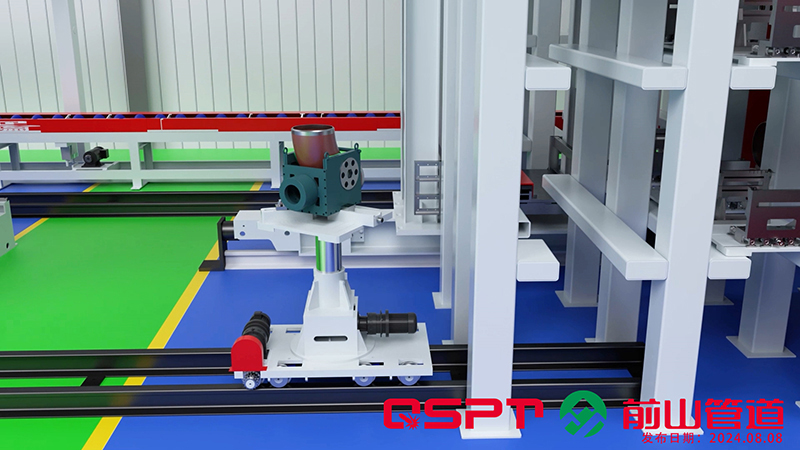

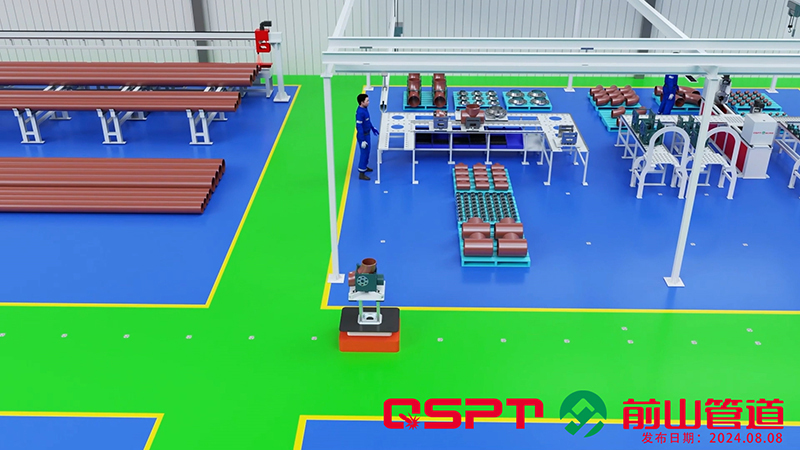

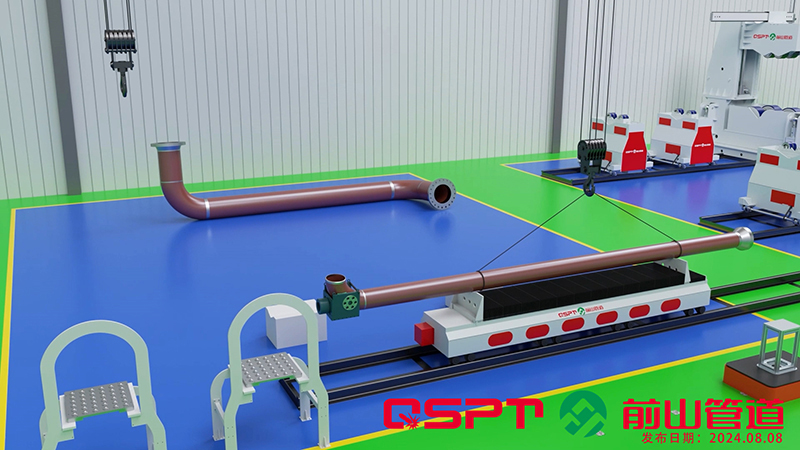

• Sistema de logística inteligente. Equipada com um sistema de logística avançado, incluindo a tecnologia de transporte AGV (Automated Guided Vehicle), a linha de produção pode mover automaticamente os tubos paletizados por vários estágios de processamento. Isso garante uma integração perfeita do fluxo de trabalho, minimiza o tempo de espera e reduz a intervenção manual.
• Ajustes flexíveis de produção. O sistema pode modificar rapidamente os parâmetros de produção com base nos requisitos específicos do cliente, permitindo a produção eficiente de produtos de tubulação pré-fabricados que atendem a especificações precisas.
• Aplicações industriais versáteis. Projetada para a pré-fabricação baseada em fábrica de tubulações de processo em larga escala, a linha de produção inteligente com suporte de paletes atende às diversas necessidades de vários setores, garantindo a adaptabilidade em vários setores.
