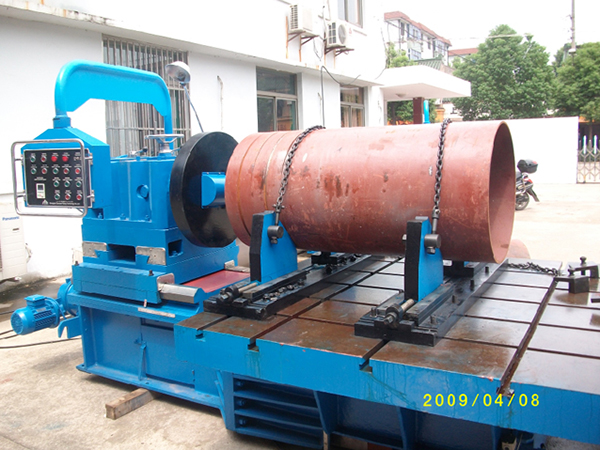

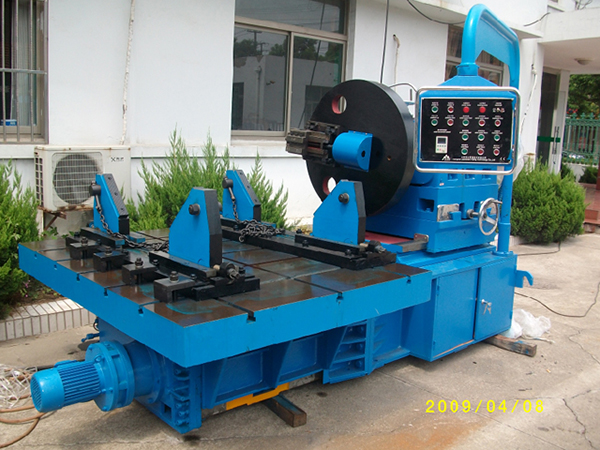

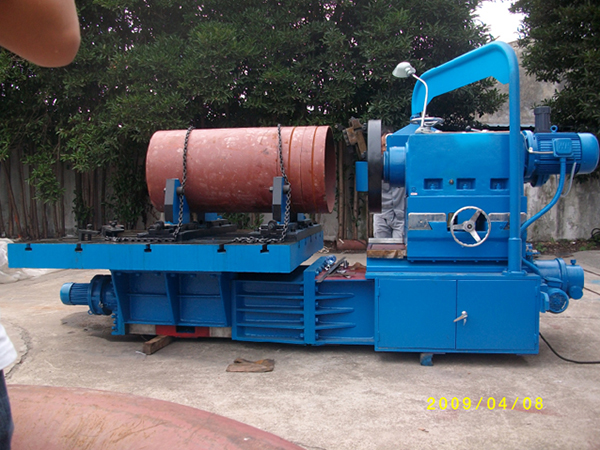

Máquina de biselamento de acessórios e tubos de alta velocidade

Máquina de biselamento de acessórios e tubos de alta velocidade
  • Máquina de biselamento de acessórios e tubos de alta velocidade
  • Máquina de biselamento de acessórios e tubos de alta velocidade
  • Máquina de biselamento de acessórios e tubos de alta velocidade
  • Máquina de biselamento de acessórios e tubos de alta velocidade
  • Modelo: FPEBM-16Aa/FPEBM-24Aa/32Aa

    Parâmetros técnicos
    • Diâmetro do tubo aplicável: DN50-500(φ60-508)/ DN100-600 (φ114-610)/DN150-800 (φ159-813)mm
    • Diâmetro de acessórios de tubo aplicável: φ100-460/φ219-508/φ159-750mm ou personalizável
    • Espessura da parede aplicável: 4~90mm / 6~180mm / 6-180mm
    • Materiais aplicáveis: aço de carbono, aço de liga, aço inox, aço criogênico, etc.
    • Forma de bisel: U, X, V e duplo V
    • Alimentação de ferramenta de corte: alimentação diferencial de direção radial automática ou alimentação de corte acionada pelo motor em direcção axial semi automático
    • Direcção de retração de ferramenta de corte: retração de motor de condução com direção radial automática ou retração de motor de condução de direção axial semi-automático
    • Conduzido pelo: motor
    • Sistema de fixação: peça de trabalho é fixada pelas cadeias
    • Sistema de suporte: parafuso de elevação
    • Revolução do eixo principal : 6 níveis de velocidade (23-184rpm)
    • Deslocamento axial 80mm (eixo principal), 100mm (cabeça da máquina)/150mm (eixo principal), 300mm (cabeça da máquina);
    • Deslocamento transversal: ±50mm/±100mm
    • Sistema de controlo: Alavanca de mudança e controlo manual
    • Angulo de inclinação do repouso da ferramenta: 0°~35°, ou ajustável pelo controlo de conversão de frequência.
    Especificações técnicas para FPEBM-32Aa
    • Potência do motor e velocidade: 7.5kw / 960 rpm
    • Velocidade da cabeça do cortador : 33-167 rpm (4 níveis de velocidade)
    • Diâmetro de tubo para processamento: 159-813mm, espessura da parede: δ10-150mm
    • Angulo de inclinação do repouso da ferramenta: 0°-35°
    • Velocidade da alimentação diferencial automática: 0 - 0.17mm/r
    • Velocidade de movimento axial controlado pala frequência variável: 50-400mm/r distância do movimento axial:300mm
    • Tamanho da plataforma de trabalho de fixação:1500×1200×1500mm
    • Tipo de biselamento: Bisel composto, U, X, V e duplo V
    • Diâmetro da cabeça de cortador: 850mm
    • Altura central da máquina: 1100mm

    Aplicações
    Essa máquina de biselamento de acessórios e tubos é usada para processamento de tubos ou acessórios de tubos com diâmetro entre 60 e 813mm, espessura da parede entre 4mm e 180mm, incluindo tubo de aço sem custura, cotovelos de tubo e tes para tubos. Ela suporta corte de bisel em forma de V ou U.

    Características do desempenho
    • A máquina de biselamento de acessórios e tubos de alta velocidade fornece uma velocidade de biselamento não superior a 5Min / bisel (DN200 SCH40).
    • Antes de corte a bisel, o tubo ou acessórios de tubo devem ser cortados mediante o uso de outros equipamentos tais como serra de fita.
    • O equipamente fornce qualidade de corte a bisel muito boa.
    • Ele é designado com suporte de rolamento com altura ajustável para suportar as peças de trabalho longas, e o suporte pode certificar que os tubos com diâmetros variáveis são concêntricos para facilitar o corte a bisel. A altura do suporte de apoio pode ser ajustada manualmente.
    • A máquina de biselamento e corte de acessórios e tubos é segura e conveniente para uso. Ela reune as vantagens de várias máquinas para bisel de tubo,e pode ser fabricada de acordo com as demandas dos clientes.
