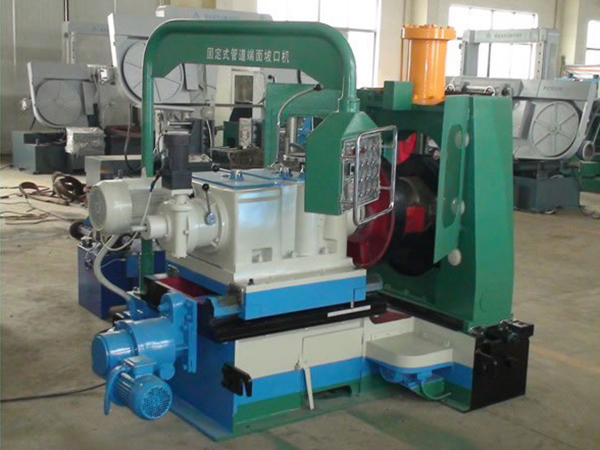

Máquina de biselamento de extremidade de tubo radial

Modelo: FPEBM-16Aa/24Aa/32Aa

• Diâmetro do tubo aplicável: DN50-400(φ57-426)/DN100-600(φ114-610)/DN200-800(φ219-813)
• Espessura da parede de tubo aplicável: 4-90mm/ 6-180MM
• Materiais aplicáveis: aço de carbono, aço de liga, aço inox, aço criogénico, etc.
• Forma de bisel: U, X, V e duplo V
• Direcção de corte: Alimentação de corte diferencial automático e radial
• Direcção retrátil: retração com motor automático radial
• Conduzido pelo: Motor
• Sistema de fixação: peça de trabalho é fixada pelo cilindro hidráulico (haste de parafuso)
• Sistema de suporte: parafuso de elevação ajustável
• Rev do eixo principal: 3 eixos (67-123rpm)/9 eixos (34-304rpm)
• Deslocamento axial: 80mm( eixo principal) 100mm (cabeça da máquina) ; 150mm (eixo principal), 300mm (cabeça da máquina)
• Angulo de inclinação da ferramenta: 0°~37.5°
• Deslocamento transversal: ±50mm; ±100mm
• Sistema de controlo: Alavanca de mudança para o eixo principal, mudança de velocidade VF para o movimento de direcção axial e controlo manual
• Alinhamento mecânico: na extremidade do sistema de transporte da máquina de biselamento pode ser equipada com dispositivo de elevação caso seja necessário para ajustar automaticamente a elevação central do tubo para o bisel com diâmetros diferentes.

Aplicações

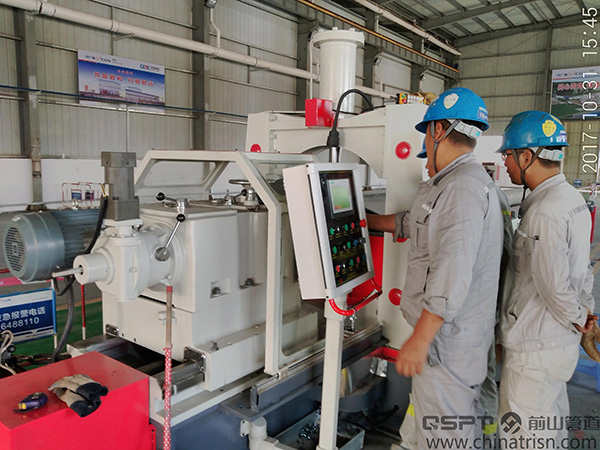

A máquina de biselamento de extremidade do tubo radial é usada para usinagem de bisel com formato U ou V para uma série de tubos com estrutura de parede pesada.

• A máquina de biselamento de extremidade do tubo radial fornece uma velocidade de biselamento de ≤5Min /bisel de tubo (DN200 SCH40).
• Corte e biselamento: corta um tubo com outros equipamentos tais como serra de fita e em seguida a usinagem de cada bisel.
• A qualidade da máquina de biselamento de extremidade do tubo radial é muito boa.
